2026年1月試験 第一級陸上無線技術士 無線工学の基礎 問18
難度
標準

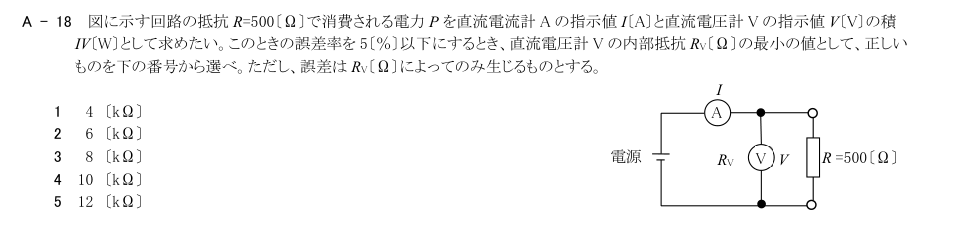

A - 18 図に示す回路の抵抗R=500〔Ω〕で消費される電力P を直流電流計A の指示値I〔A〕と直流電圧計V の指示値V〔V〕の積
IV〔W〕として求めたい。このときの誤差率を5〔％〕以下にするとき、直流電圧計V の内部抵抗RV〔Ω〕の最小の値として、正しい
ものを下の番号から選べ。ただし、誤差はRV〔Ω〕によってのみ生じるものとする。
1 4 〔kΩ〕
2 6 〔kΩ〕
3 8 〔kΩ〕
4 10 〔kΩ〕
5 12 〔kΩ〕
電源
R =500〔Ω〕
A
RV
V
I
V
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
電流計は抵抗電流と電圧計電流の和を示すため、IV/P−1=R/RV。500/RV≤0.05からRV≥10kΩ。
各選択肢の解説
- 1
4〔kΩ〕
誤り。誤差率R/RV=500/4,000=12.5%で5%超。
- 2
6〔kΩ〕
誤り。500/6,000≈8.33%で5%超。
- 3
8〔kΩ〕
誤り。500/8,000=6.25%で5%超。
- 4
10〔kΩ〕
正しい。電流計は抵抗電流と電圧計電流の和を示すため、IV/P−1=R/RV。500/RV≤0.05からRV≥10kΩ。
- 5
12〔kΩ〕
12kΩなら約4.17%で条件は満たすが、求める最小値は10kΩ。
