第一級陸上無線技術士2026年1月試験無線工学の基礎問 19

2026年1月試験 第一級陸上無線技術士 無線工学の基礎 問19

難度標準

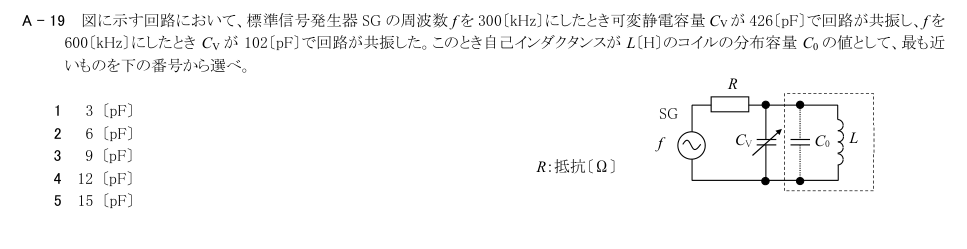

A - 19 図に示す回路において、標準信号発生器SG の周波数f を300〔kHz〕にしたとき可変静電容量CV が426〔pF〕で回路が共振し、f を

600〔kHz〕にしたときCV が102〔pF〕で回路が共振した。このとき自己インダクタンスがL〔H〕のコイルの分布容量C0 の値として、最も近

いものを下の番号から選べ。

1 3 〔pF〕

2 6 〔pF〕

3 9 〔pF〕

4 12 〔pF〕

5 15 〔pF〕

R:抵抗〔Ω〕

SG

L

R

CV

C0

f

選択肢

解説

解説本文

展開
解説Layer 1

正しい。426+C0=4(102+C0)を解くとC0=6pF。

各選択肢の解説

1

3〔pF〕

誤り。周波数を2倍にすると全容量は1/4となる関係に3pFは合わない。

2

6〔pF〕

正しい。426+C0=4(102+C0)を解くとC0=6pF。

3

9〔pF〕

誤り。426+9≠4(102+9)で共振周波数比と整合しない。

4

12〔pF〕

誤り。426+12≠4(102+12)。

5

15〔pF〕

誤り。426+15≠4(102+15)。
