第一級陸上無線技術士2026年1月試験無線工学の基礎問 B1

2026年1月試験第一級陸上無線技術士無線工学の基礎問B1

難度

標準

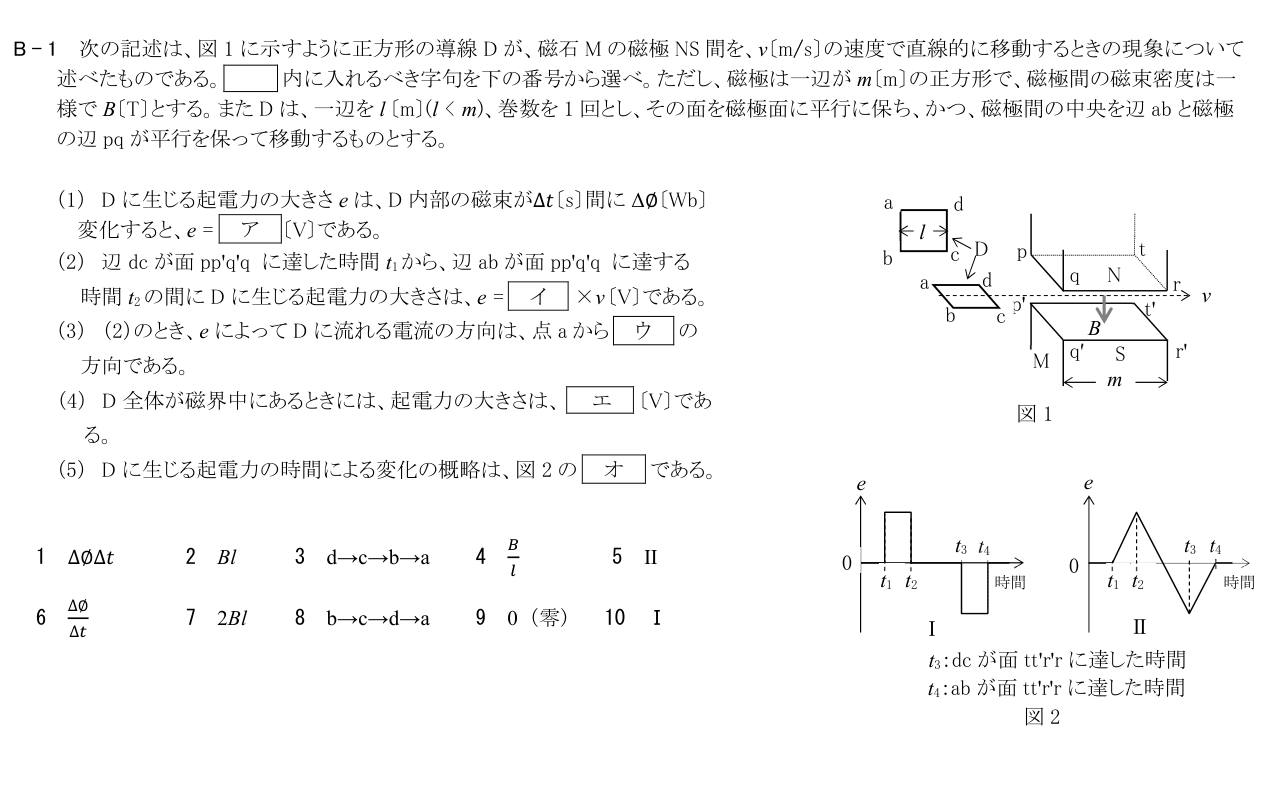

一辺lの1巻正方形導線が、一様磁束密度Bの磁極間を速度vで通過する。誘導起電力、進入時の電流方向、時間波形を問う。

解説

結論 → 詳細 → 補足の 3 層構成

展開

結論Layer 1

6 ΔΦ/Δt。ファラデーの法則より起電力の大きさは磁束変化率の絶対値。

詳細Layer 2

展開

2 Bl。進入中は一辺lが磁界を横切るので単位速度当たりの起電力はBl、e=Blv。

補足Layer 3

展開

8 b→c→d→a。進入時にはN極からS極へ向かう鎖交磁束が増える。レンツの法則により、それを妨げるS極側からN極側への誘導磁界を作る向きに電流が流れ、図の点aからb→c→d→aとなる。

9 0。導線全体が一様磁界内にある間は鎖交磁束が一定で起電力は零。

10 I。進入中に一定の正起電力、全没中は零、退出中に同じ大きさで逆極性の一定起電力。
