第一級陸上無線技術士2026年1月試験無線工学の基礎問 B3

2026年1月試験第一級陸上無線技術士無線工学の基礎問B3

難度

標準

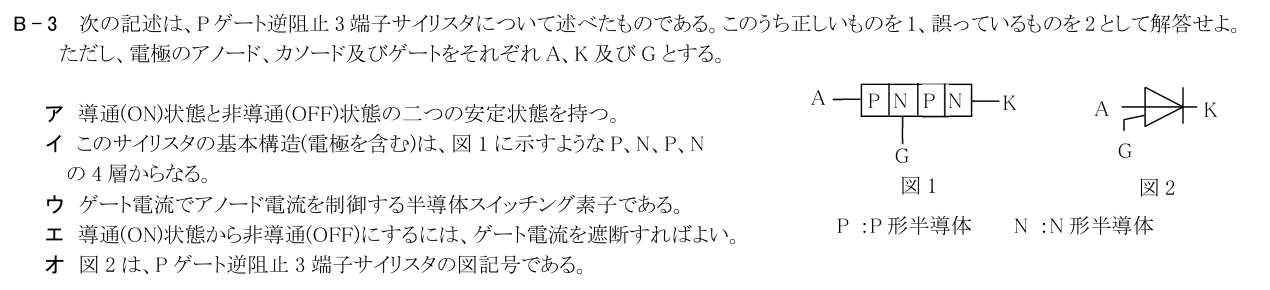

Pゲート逆阻止3端子サイリスタに関する5文を、正しい=1・誤り=2で判定する。

解説

結論 → 詳細 → 補足の 3 層構成

展開

結論Layer 1

1 正しい。通常のサイリスタはラッチするON状態と阻止するOFF状態を持つ。

詳細Layer 2

展開

保持電流以上の導通状態はゲートを外しても維持されるので正しい。

補足Layer 3

展開

2 誤り。PゲートはカソードK側の内側P層に接続するが、図1のGはA側のN層に描かれている。

4層自体は正しいが、GがN層に接続しておりPゲートの図ではない。

1 正しい。ゲートトリガでアノード電流の通路を導通状態へ制御するスイッチング素子。

ゲート電流は点弧を制御し、主電流をONにするので正しい。

2 誤り。通常の逆阻止3端子サイリスタはゲートを遮断してもラッチし続け、主電流を保持電流以下に落とす必要がある。

ラッチしている主電流はゲート遮断だけでは止まらない。

2 誤り。図2のゲート接続はアノード側を示し、Pゲート（カソード側P層）の記号と一致しない。

図2のゲート位置はアノード側でありPゲート表記として誤り。
