第一級陸上無線技術士2026年1月試験無線工学の基礎問 B4

2026年1月試験第一級陸上無線技術士無線工学の基礎問B4

難度

標準

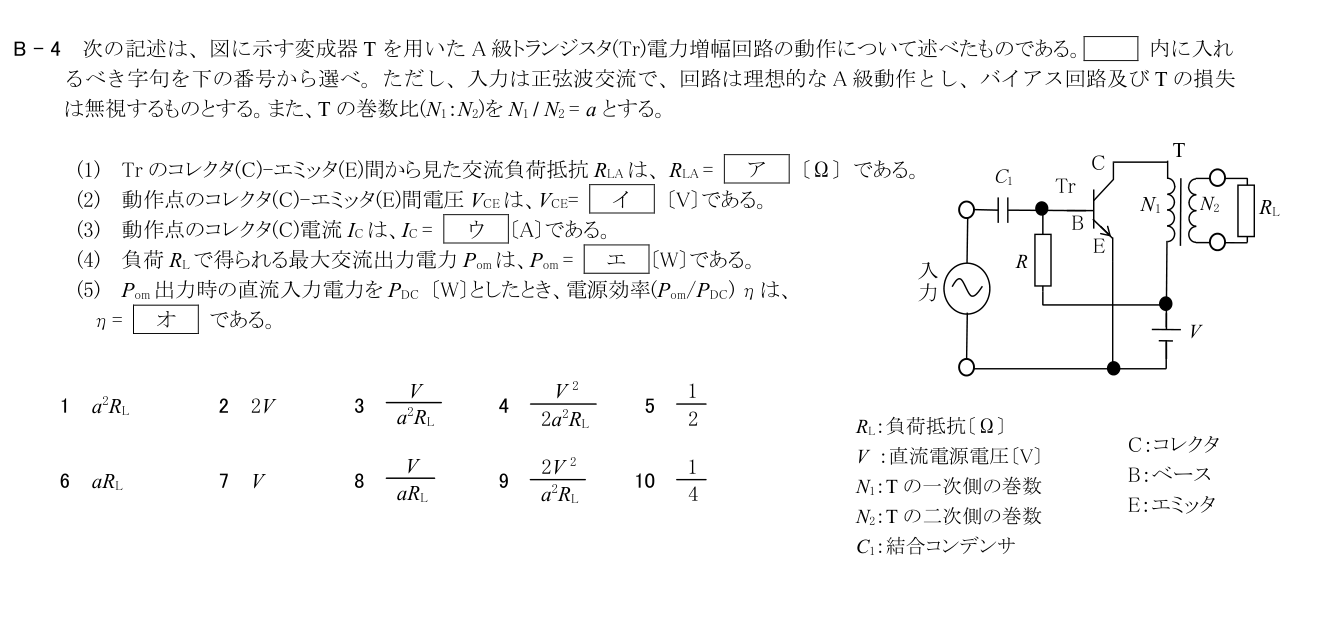

理想A級トランジスタの変圧器結合電力増幅器。巻数比a=N1/N2、直流電源V、負荷RLで交流負荷・動作点・最大出力・効率を問う。

解説

結論 → 詳細 → 補足の 3 層構成

展開

結論Layer 1

1 a²RL。理想変圧器で二次側負荷を一次側へ換算すると巻数比の二乗倍。

詳細Layer 2

展開

7 V。一次巻線の直流電圧降下を無視するので静止時VCEは電源電圧。

補足Layer 3

展開

3 V/(a²RL)。最大無歪A級振幅では交流負荷線の静止電流はV/RLA。

4 V²/(2a²RL)。出力電圧の実効値V/√2から最大交流電力はV²/(2RLA)。

5 1/2。PDC=V・V/RLA=V²/RLA、最大Pomはその半分。

この解説は？

解説・公式出典について

解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新: 2026年10月15日

出典：公益財団法人日本無線協会第一級陸上無線技術士試験 2026年1月無線工学の基礎 B4（問題・正答）。解説は過去問AIが独自作成。図・数式語群は原典から切り出し。

制作・確認範囲・誤り報告の手順は静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
