第一級陸上無線技術士2026年1月試験無線工学の基礎問 B5

2026年1月試験第一級陸上無線技術士無線工学の基礎問B5

難度

標準

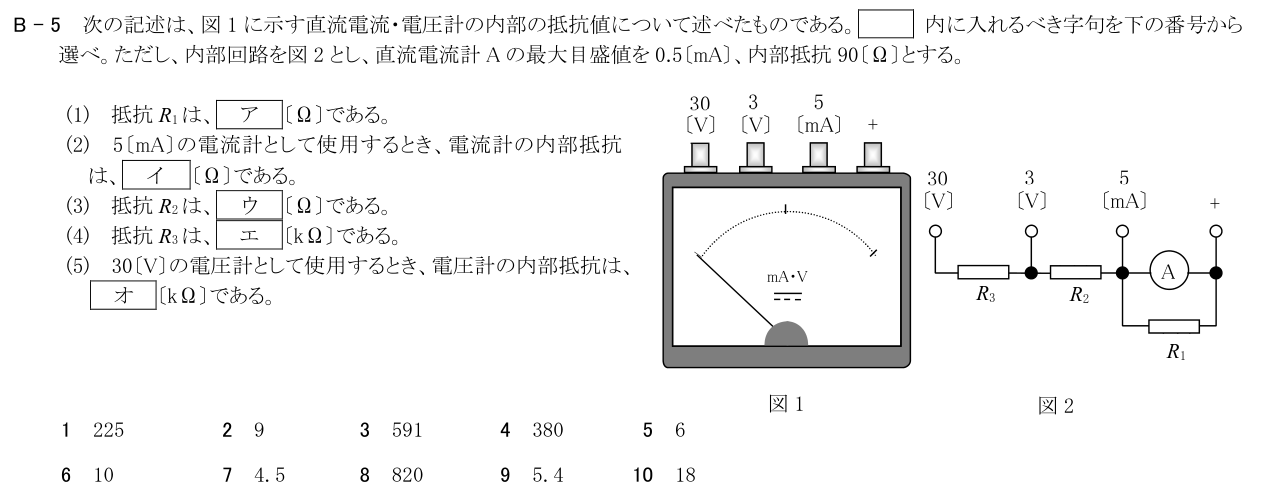

内部抵抗90Ω・最大0.5mAの電流計Aと分流器R1、倍率器R2/R3を用いた5mA・3V・30V計器。各抵抗と入力抵抗を問う。

解説

結論 → 詳細 → 補足の 3 層構成

展開

結論Layer 1

6 10Ω。5mA時、計器0.5mA・分流器4.5mAで電圧は45mV、R1=45mV/4.5mA。

詳細Layer 2

展開

2 9Ω。5mA端子の入力抵抗は90Ωと10Ωの並列で9Ω。

補足Layer 3

展開

3 591Ω。3V端子では全電流5mAで必要全抵抗600Ω、R2=600−9。

9 5.4kΩ。30V端子で必要全抵抗6kΩ、R3=6000−(591+9)=5400Ω。

5 6kΩ。30V/5mA=6000Ω。
