第一級陸上無線技術士2026年7月試験無線工学の基礎問 1

2026年7月試験第一級陸上無線技術士無線工学の基礎問1

無線工学の基礎 #無線工学の基礎

難度

標準

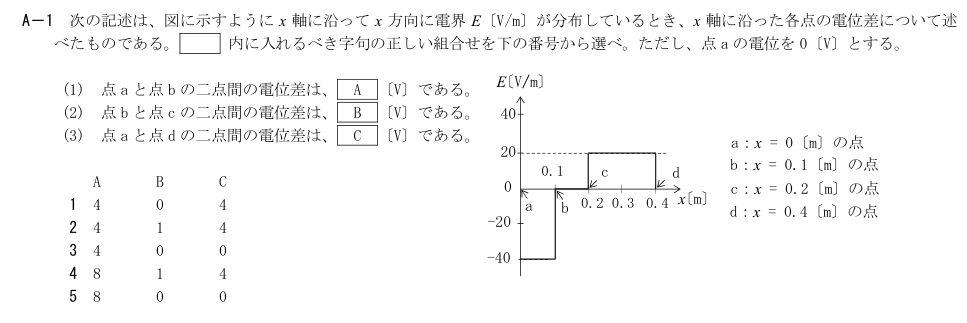

A－1 次の記述は、図に示すようにx 軸に沿ってx 方向に電界E〔V/m〕が分布しているとき、x 軸に沿った各点の電位差について述

べたものである。内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、点a の電位を0〔V〕とする。

(1) 点a と点b の二点間の電位差は、 A 〔V〕である。

(2) 点b と点c の二点間の電位差は、 B 〔V〕である。

(3) 点a と点d の二点間の電位差は、 C 〔V〕である。

1 4

2 4

3 4

4 8

5 8

a：x = 0〔m〕の点

b：x = 0.1〔m〕の点

c：x = 0.2〔m〕の点

d：x = 0.4〔m〕の点

x〔m〕

E〔V/m〕

-40

0.2

-20

0.3 0.4

0.1

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。

詳細Layer 2

展開

電位差は−∫E dx。a→bはE=−40 V/mの長方形幅0.1 mなので4 V、b→cはE=0で0 V、c→dはE=+20 V/mの幅0.2 mなので−4 V。従ってa→dは0 V。

各選択肢の解説

1: A 4、B 0、C 4
誤り。a→dでは正負の面積が相殺され、Cは0 V。
2: A 4、B 1、C 4
誤り。b→cのEの符号付き面積は0でB=0 V、a→dも0 V。
3: A 4、B 0、C 0
正しい。電位差は−∫E dx。a→bはE=−40 V/mの長方形幅0.1 mなので4 V、b→cはE=0で0 V、c→dはE=+20 V/mの幅0.2 mなので−4 V。従ってa→dは0 V。
4: A 8、B 1、C 4
誤り。a→bの面積は8でなく4、b→cの面積も1でなく0。
5: A 8、B 0、C 0
誤り。B,Cは0だがa→bの幅は0.1 mであり、4 Vとなる。
