第一級陸上無線技術士2026年7月試験無線工学の基礎問 2

2026年7月試験第一級陸上無線技術士無線工学の基礎問2

無線工学の基礎 #無線工学の基礎

難度

標準

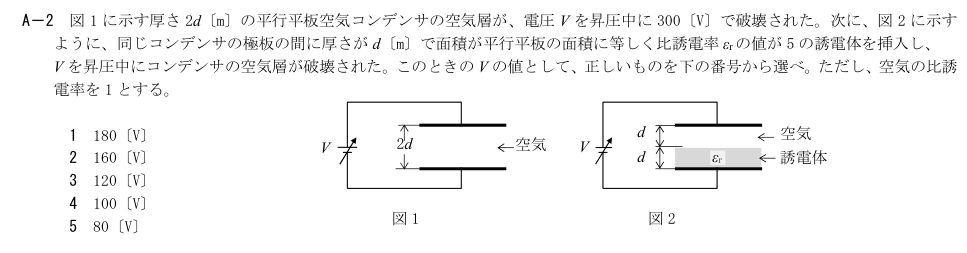

A－2 図1 に示す厚さ2d〔m〕の平行平板空気コンデンサの空気層が、電圧V を昇圧中に300〔V〕で破壊された。次に、図2 に示す

ように、同じコンデンサの極板の間に厚さがd〔m〕で面積が平行平板の面積に等しく比誘電率εr の値が5 の誘電体を挿入し、

V を昇圧中にコンデンサの空気層が破壊された。このときのV の値として、正しいものを下の番号から選べ。ただし、空気の比誘

電率を1 とする。

1 180〔V〕

2 160〔V〕

3 120〔V〕

4 100〔V〕

5 80〔V〕

図2

空気

誘電体

図1

空気

εr

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。

詳細Layer 2

展開

全空気2dの300 Vより空気破壊電界Eb=300/(2d)=150/d。挿入後、変位は等しく誘電体電界はEb/5、V=Eb d+(Eb/5)d=180 V。

各選択肢の解説

1: 180〔V〕
正しい。全空気2dの300 Vより空気破壊電界Eb=300/(2d)=150/d。挿入後、変位は等しく誘電体電界はEb/5、V=Eb d+(Eb/5)d=180 V。
2: 160〔V〕
誤り。誘電体層にも150d/(5d)=30 Vの電圧があり、空気層150 Vとの和は180 V。
3: 120〔V〕
誤り。空気層だけで破壊時150 Vを要するため120 Vは小さすぎる。
4: 100〔V〕
誤り。空気層の破壊電界150/dに達しない。
5: 80〔V〕
誤り。空気層の破壊電界150/dに達しない。

この解説は？

解説・公式出典について

解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新: 2026年10月15日

公式問題PDF（問題PDF）公式正答PDF（公式解答PDF）

出典：公益財団法人日本無線協会第一級陸上無線技術士試験 2026年7月無線工学の基礎 A2（問題・正答）。解説は過去問AIが独自作成。図・数式語群は原典から切り出し。

制作・確認範囲・誤り報告の手順は静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
