第一級陸上無線技術士2026年7月試験無線工学の基礎問 B1

2026年7月試験第一級陸上無線技術士無線工学の基礎問B1

難度

標準

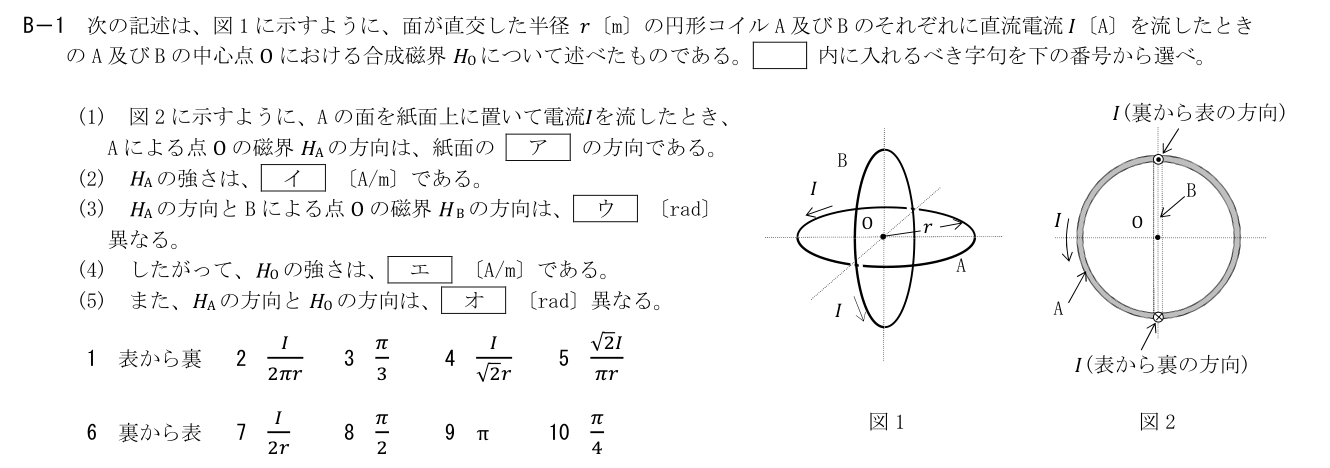

直交する面を持つ半径rの円形コイルA・Bにそれぞれ直流電流Iを流す。中心Oの合成磁界について、アはAによる磁界の紙面方向、イはその強さ、ウは二磁界の方向差、エは合成磁界の強さ、オはA磁界と合成磁界の方向差を問う。図1・図2の電流矢印を含む原紙cropを参照。

解説

結論 → 詳細 → 補足の 3 層構成

展開

結論Layer 1

図2の左側で下向きに流れる電流を右手の指の巻く方向に合わせると、中心Oの磁界は紙面の裏から表に向かう。6。1は逆向き。

詳細Layer 2

展開

一巻円形コイル中心の磁界の強さはH=I/(2r) A/m。7。2の2πr分母は中心磁界の式ではない。

補足Layer 3

展開

二つのコイル面が直交するので、各面に垂直な中心磁界も直交し、方向差はπ/2 rad。8。3・9・10の角度ではない。

等半径・等電流なのでHA=HB=I/(2r)。直交ベクトルの合成は√(HA²+HB²)=I/(√2 r)。4。5はπを余分に含む。

等しい二磁界の直交合成は対角線方向で、それぞれとの角はπ/4 rad。10。3・8・9は該当しない。
