2026年7月試験 第一級陸上無線技術士 無線工学の基礎 問20
難度
標準

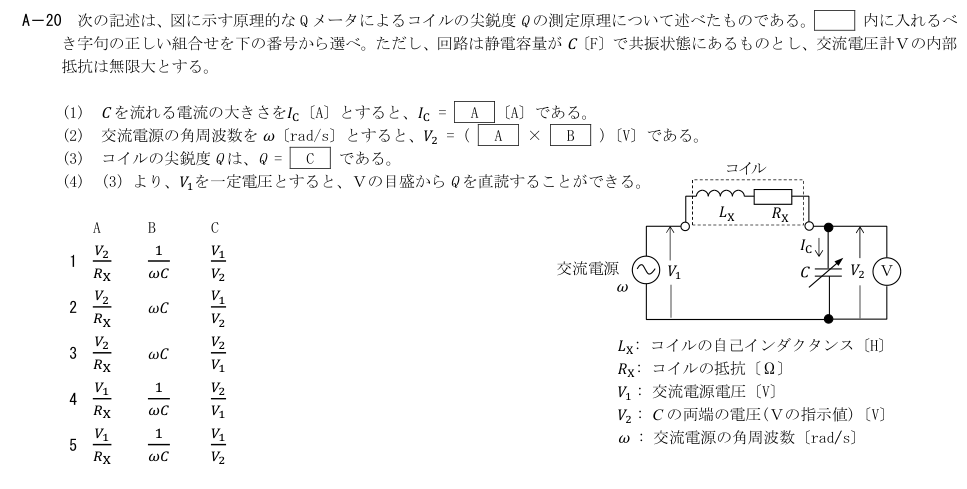

A－20 次の記述は、図に示す原理的なQ メータによるコイルの尖鋭度Q の測定原理について述べたものである。 内に入れるべ
き字句の正しい組合せを下の番号から選べ。ただし、回路は静電容量がC〔F〕で共振状態にあるものとし、交流電圧計Ｖの内部
抵抗は無限大とする。
(1) C を流れる電流の大きさを□□〔A〕とすると、□□ = A 〔A〕である。
(2) 交流電源の角周波数をω〔rad/s〕とすると、□□ =（ A × B ）〔V〕である。
(3) コイルの尖鋭度Q は、Q = C である。
(4) （3）より、□□を一定電圧とすると、Ｖの目盛からQ を直読することができる。
A
B
C
1
□□
□□
□
□□
□□
□□
2
□□
□□
□□
□□
□□
3
□□
□□
□□
□□
□□
4
□□
□□
□
□□
□□
□□
5
□□
□□
□
□□
□□
□□
□□: コイルの自己インダクタンス〔H〕
□□: コイルの抵抗〔Ω〕
□□ : 交流電源電圧〔V〕
□□ : C の両端の電圧(Ｖの指示値)〔V〕
ω : 交流電源の角周波数〔rad/s〕
コイル
Ｖ
□□
C
□□
□□
□□
□□
ω
交流電源
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
共振時は誘導・容量リアクタンスが相殺されI=V₁/Rx。コンデンサ電圧V₂=I/(ωC)、従ってQ=V₂/V₁。
各選択肢の解説
- 1
A=V₂/Rx、B=1/(ωC)、C=V₁/V₂
誤り。共振時の直列電流はV₁/Rxであり、V₂/Rxではない。
- 2
A=V₂/Rx、B=ωC、C=V₁/V₂
誤り。AはV₁/Rx、容量リアクタンスの大きさは1/(ωC)。
- 3
A=V₂/Rx、B=ωC、C=V₂/V₁
誤り。Q=V₂/V₁は合うが、A,Bが違う。
- 4
A=V₁/Rx、B=1/(ωC)、C=V₂/V₁
正しい。共振時は誘導・容量リアクタンスが相殺されI=V₁/Rx。コンデンサ電圧V₂=I/(ωC)、従ってQ=V₂/V₁。
- 5
A=V₁/Rx、B=1/(ωC)、C=V₁/V₂
誤り。電流とリアクタンスは正しいが、QはV₁/V₂でなくV₂/V₁。
