Rと順方向Dの直列。V>0でI=V/R、V<0で遮断。図の正側だけ傾き1 mA/Vは正しい。1。
2026年7月試験 第一級陸上無線技術士 無線工学の基礎 問B3
難度
標準

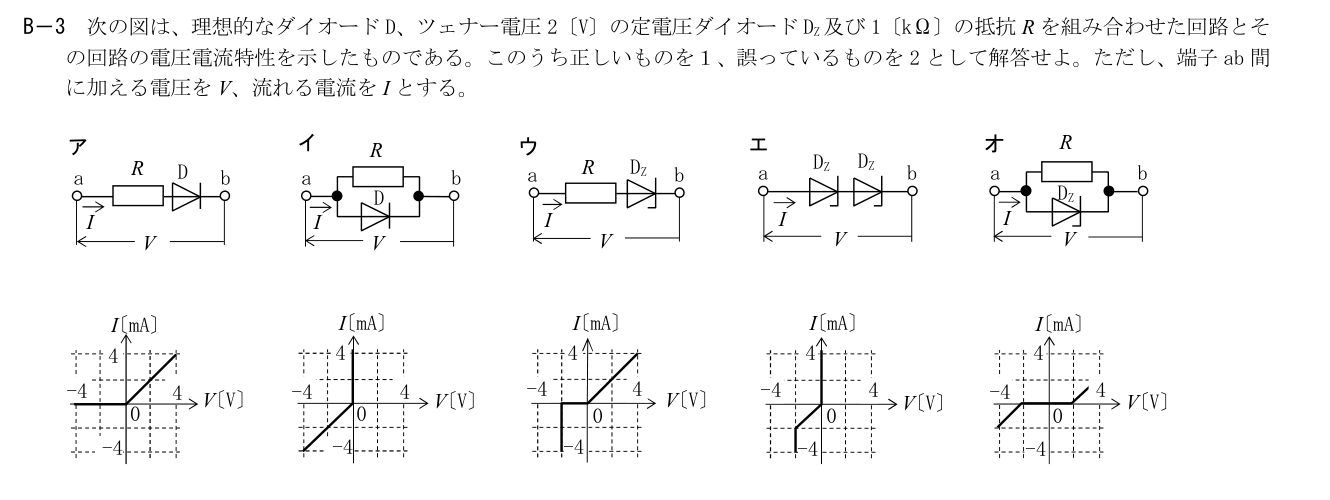

理想ダイオードD、ツェナー電圧2 Vの定電圧ダイオードDZ、1 kΩ抵抗Rからなるア〜オの各回路図とV-I特性図の組を、正しければ1、誤れば2とする。Vは端子ab間、Iは図の向き。各回路・グラフは原紙cropに保持。
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
RとDの並列で、V<0ではDが逆バイアスとなりR枝のI=V/R、V>0では理想Dが順方向導通してV=0の導通枝となる。図示特性に合う。1。
補足Layer 3展開閉じる
RとDZの直列。順方向はV>0でI=V/R、逆方向はV<-2 VからI=(V+2)/Rの斜線になる。図示は負側をV一定の縦線としており、直列Rの電圧降下を無視している。2。
DZ二個直列では順方向側は理想的には電圧降下0、逆方向は2+2=4 Vで立ち上がる。図示の負側の斜線は直列抵抗がない回路に合わない。2。
RとDZの並列では順方向側は理想短絡でV=0、逆方向側はDZでV=-2 Vにクランプされる。図示の正負側の傾斜線・正側の折点は合わない。2。
