出力V3は下側の並列Zpにかかるため電圧分割はZp/(Zs+Zp)。1。6は直列側の分圧。
2026年7月試験 第一級陸上無線技術士 無線工学の基礎 問B4
難度
標準

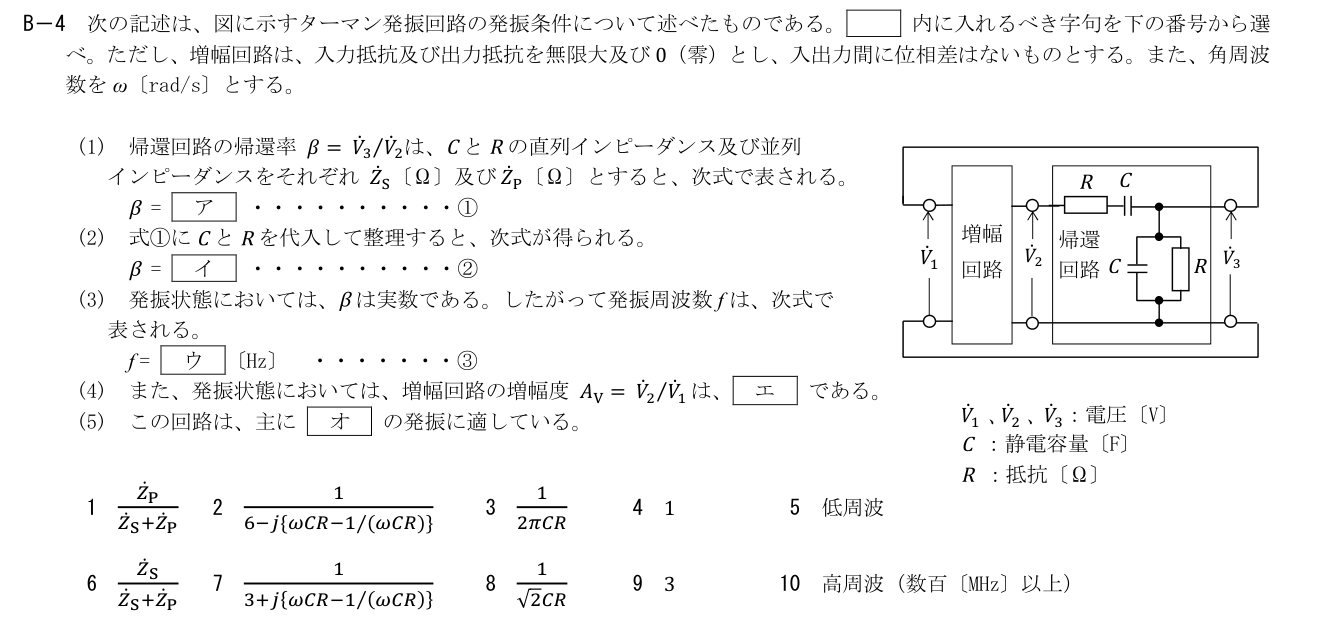

C・Rの直列枝と並列枝を持つターマン発振回路。増幅器は入力抵抗無限大、出力抵抗0、位相差なし。アは帰還率β=V3/V2のインピーダンス式、イは整理式、ウは発振周波数、エは増幅度、オは適する周波数帯。原紙の回路図参照。
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
Zs=R+1/(jωC)、Zp=R/(1+jωCR)を代入してβ=1/[3+j{ωCR-1/(ωCR)}]。7。2は実部6で異なる。
補足Layer 3展開閉じる
虚部0の条件ωCR-1/(ωCR)=0からω=1/(CR)、f=1/(2πCR)。3。8は角周波数・周波数の換算も合わない。
発振時β=1/3なので位相差0のループ条件A_vβ=1からA_v=3。9。4では不足。
抵抗・コンデンサの選択帰還回路は低周波の正弦波発振に用いる。5。数百MHz以上の10ではない。
