図1の電流計I1には未知抵抗電流に電圧計電流が加わるのでV1/I1は真値より小さい。1。
2026年7月試験 第一級陸上無線技術士 無線工学の基礎 問B5
難度
標準

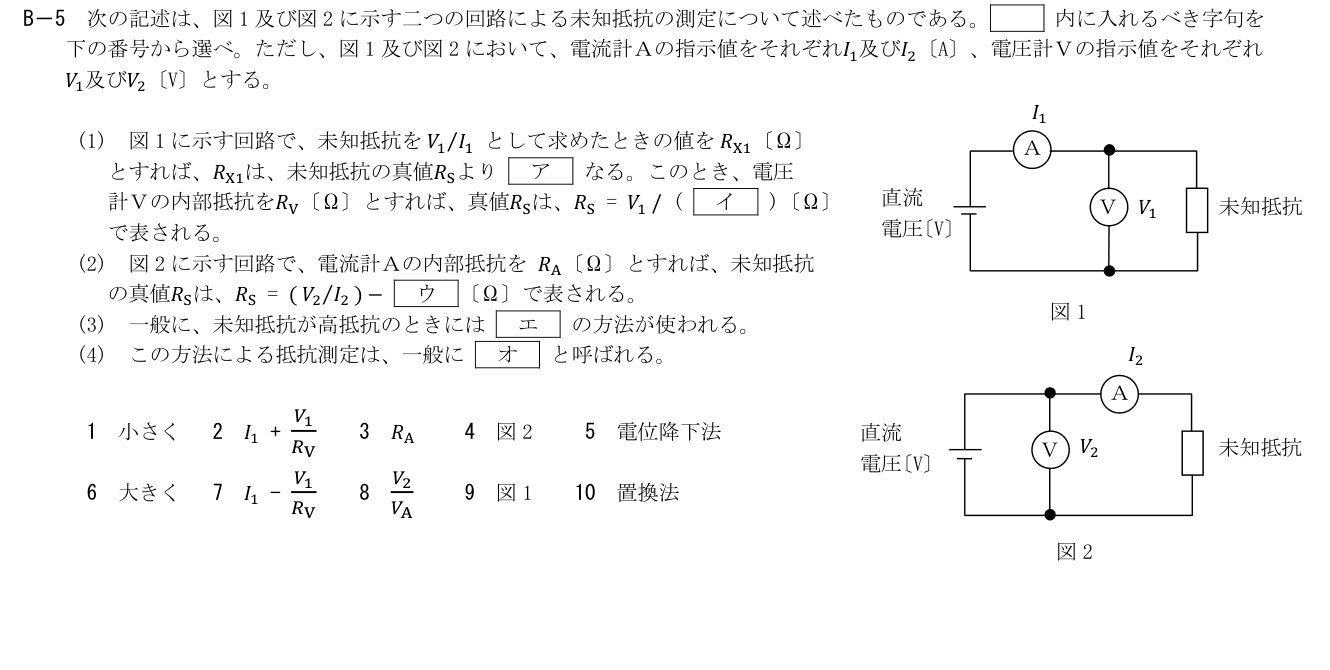

図1・図2の電圧計Vと電流計Aによる未知抵抗測定。図1の見掛け値Rx1=V1/I1と真値Rsの大小、Rs=V1/(イ)、図2のRs=V2/I2-ウ、高抵抗時の図、方法名を問う。計器の内部抵抗RV・RAを含む原紙図参照。
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
未知抵抗電流はI1-V1/RV。したがってRs=V1/(I1-V1/RV)。7。2は電圧計電流を二重加算する。
補足Layer 3展開閉じる
図2でV2には未知抵抗と直列の電流計内部抵抗RAの電圧降下が含まれる。Rs=V2/I2-RA。3。
高抵抗では図1の電圧計分流誤差が大きくなりやすい。図2の電流計内部抵抗RAの相対誤差が小さいため図2。4。
計器の指示する電圧と電流から抵抗を求める方法は電位降下法。5。置換法ではない。
