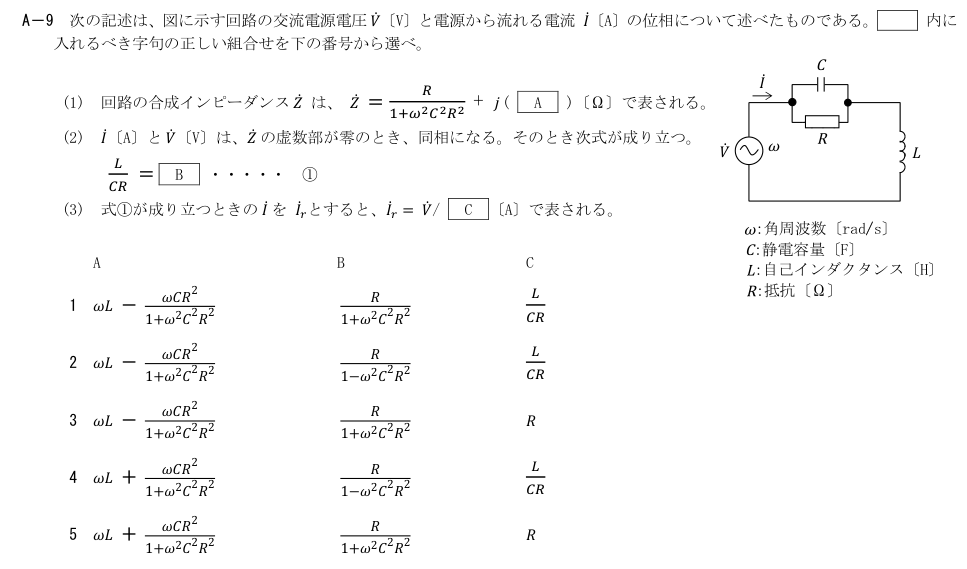

A－9 次の記述は、図に示す回路の交流電源電圧□̇〔V〕と電源から流れる電流 □̇〔A〕の位相について述べたものである。内に

入れるべき字句の正しい組合せを下の番号から選べ。

(1) 回路の合成インピーダンス □̇ は、 □̇ =

□

□□□□□□□□ + j ( A )〔Ω〕で表される。

(2) □̇〔A〕と □̇〔V〕は、□̇ の虚数部が零のとき、同相になる。そのとき次式が成り立つ。

□

□□ = B ・・・・・ ①

(3) 式①が成り立つときの □̇ を □̇□とすると、□̇□= □̇/ C 〔A〕で表される。

1 □□ −

□□□2

1+□2□2□2

□

1+□2□2□2

□

□□

2 □□ −

□□□2

1+□2□2□2

□

1−□2□2□2

□

□□

3 □□ −

□□□2

1+□2□2□2

□

1+□2□2□2

□

4 □□ +

□□□2

1+□2□2□2

□

1−□2□2□2

□

□□

5 □□+

□□□2

1+□2□2□2

□

1+□2□2□2

□

C：静電容量〔F〕

L：自己インダクタンス〔H〕

R：抵抗〔Ω〕

□̇

ω：角周波数〔rad/s〕

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。

詳細Layer 2

展開

RとCの並列合成はR/(1+jωCR)で、虚部は−ωCR²/(1+ω²C²R²)。Lを直列に足し零と置けばL/(CR)=R/(1+ω²C²R²)。そのとき実部はL/(CR)で電流はV̇/[L/(CR)]。

各選択肢の解説

1: A=ωL−ωCR²/(1+ω²C²R²)、B=R/(1+ω²C²R²)、C=L/(CR)
正しい。RとCの並列合成はR/(1+jωCR)で、虚部は−ωCR²/(1+ω²C²R²)。Lを直列に足し零と置けばL/(CR)=R/(1+ω²C²R²)。そのとき実部はL/(CR)で電流はV̇/[L/(CR)]。
2: A=ωL−ωCR²/(1+ω²C²R²)、B=R/(1−ω²C²R²)、C=L/(CR)
誤り。並列RCの分母は1+ω²C²R²で、1−ではない。
3: A=ωL−ωCR²/(1+ω²C²R²)、B=R/(1+ω²C²R²)、C=R
誤り。AとBは正しいが、同相時の実部CはRではなくL/(CR)である。
4: A=ωL+ωCR²/(1+ω²C²R²)、B=R/(1−ω²C²R²)、C=L/(CR)
誤り。容量性並列枝の虚部は負なのでAの加算符号は−。Bの符号も誤り。
5: A=ωL+ωCR²/(1+ω²C²R²)、B=R/(1+ω²C²R²)、C=R
誤り。Bは正しいが、容量性並列枝の虚部は負なのでAの加算符号は−である。また同相時のインピーダンスCはRではなくL/(CR)である。
