第二級陸上無線技術士2026年1月試験無線工学A問 10

2026年1月試験第二級陸上無線技術士無線工学A 問10

難度

標準

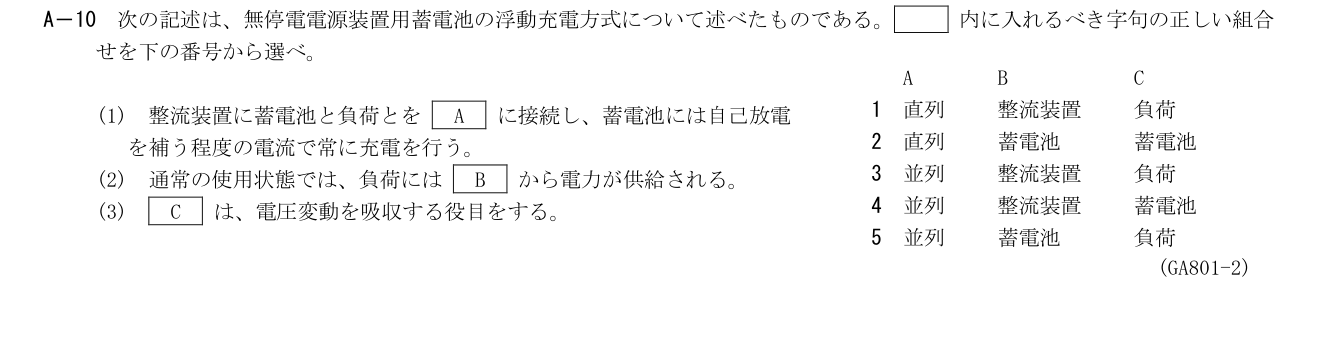

次の記述は、無停電電源装置用蓄電池の浮動充電方式について述べたものである。□内に入れるべき字句の正しい組合せを下の番号から選べ。

(1) 整流装置に蓄電池と負荷とを［A］に接続し、蓄電池には自己放電を補う程度の電流で常に充電を行う。

(2) 通常の使用状態では、負荷には［B］から電力が供給される。

(3) ［C］は、電圧変動を吸収する役目をする。

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

適合。蓄電池と負荷を整流装置へ並列接続し、通常は整流装置が負荷へ給電するとともに微小な充電電流を流す。蓄電池は変動吸収と停電時給電を担う。

詳細Layer 2

展開

整流装置・蓄電池・負荷を同じ直流母線へ接続する。通常時は整流装置が負荷電流を供給し、蓄電池には自己放電等を補う電流が流れる。整流出力の変動や停電では蓄電池の充放電が母線を支えるため、4。

1: A：直列　B：整流装置　C：負荷
Bは合うが、蓄電池と負荷の接続は並列であり、電圧変動を吸収するのは負荷でなく蓄電池である。
2: A：直列　B：蓄電池　C：蓄電池
Cは合うが、Aは並列、通常の主な給電元Bは整流装置である。蓄電池は常時大きな放電電流を流す方式ではない。
3: A：並列　B：整流装置　C：負荷
A・Bは合うが、Cは蓄電池である。負荷は電力を消費し、蓄電池が充放電で変動を吸収する。
4: A：並列　B：整流装置　C：蓄電池
適合。蓄電池と負荷を整流装置へ並列接続し、通常は整流装置が負荷へ給電するとともに微小な充電電流を流す。蓄電池は変動吸収と停電時給電を担う。
5: A：並列　B：蓄電池　C：負荷
Aは合うが、B・Cが逆である。通常給電は整流装置、電圧変動の吸収は蓄電池が担う。
