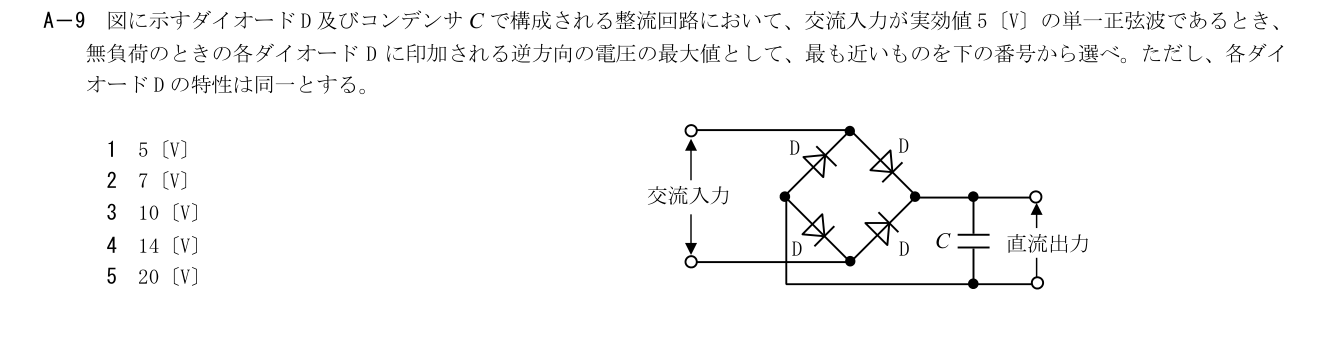

2026年1月試験 第二級陸上無線技術士 無線工学A 問9

各選択肢の解説

1

5〔V〕

5 Vは交流入力の実効値であり、逆方向電圧の最大値として用いる正弦波の波高値ではない。

2

7〔V〕

正しい。原図は4ダイオードのブリッジ整流回路であり、無負荷時の逆耐圧の基準は入力の波高値5√2≈7.07 Vとなる。

3

10〔V〕

10 Vは入力実効値を2倍した値である。ブリッジ整流の各ダイオード逆電圧の最大は、その値でなく入力波高値程度である。

4

14〔V〕

14 Vは約2×5√2 Vである。平滑コンデンサ付き半波整流の2倍波高値を、この4ダイオードブリッジへ適用している。

5

20〔V〕

20 Vとなる倍電圧関係はこの回路にない。Cはブリッジの出力両端にあり、倍電圧整流を構成していない。
