第二級陸上無線技術士2026年1月試験無線工学A問 13

2026年1月試験第二級陸上無線技術士無線工学A 問13

難度

標準

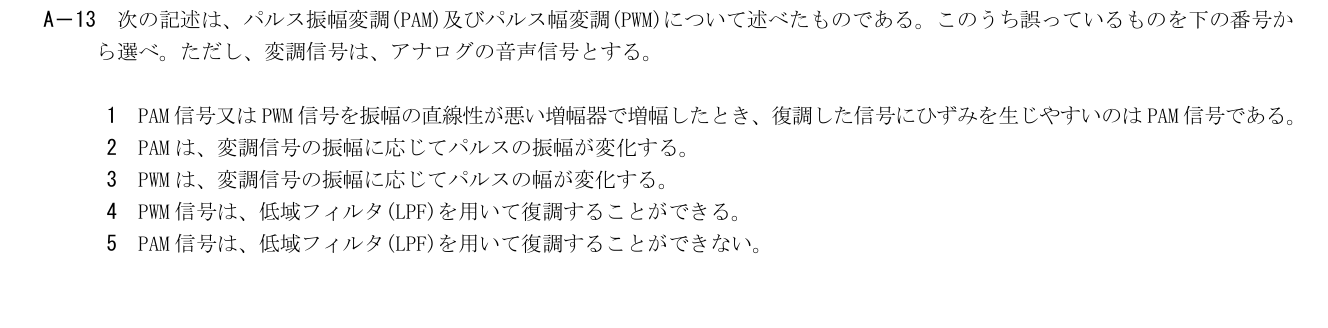

次の記述は、パルス振幅変調(PAM)及びパルス幅変調(PWM)について述べたものである。このうち誤っているものを下の番号から選べ。ただし、変調信号は、アナログの音声信号とする。

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

誤りであり選択対象。PAMも標本化周波数とフィルタ条件を満たせば、LPFでベースバンドの音声信号を再構成できる。

詳細Layer 2

展開

PAM・PWMはいずれも低域成分に元の音声信号を含み、適切な帯域条件でLPF復調が可能である。振幅を情報量とするPAMは振幅非直線に弱い。したがって「PAMはLPF復調できない」とする5が誤り。

1: PAM信号又はPWM信号を振幅の直線性が悪い増幅器で増幅したとき、復調した信号にひずみを生じやすいのはPAM信号である。
適合。PAMは振幅そのものに情報を持つので、増幅器の振幅非直線性が音声振幅のひずみになりやすい。PWMは主にパルス幅に情報を持つ。
2: PAMは、変調信号の振幅に応じてパルスの振幅が変化する。
適合。PAMのAはAmplitudeであり、標本化した音声信号の値をパルス振幅へ対応させる。
3: PWMは、変調信号の振幅に応じてパルスの幅が変化する。
適合。PWMのWはWidthであり、パルス振幅等を一定として幅を音声信号に応じて変化させる。
4: PWM信号は、低域フィルタ(LPF)を用いて復調することができる。
適合。一定振幅PWMの低域成分・平均値はデューティ比に対応するため、適切なLPFで音声成分を取り出せる。
5: PAM信号は、低域フィルタ(LPF)を用いて復調することができない。
誤りであり選択対象。PAMも標本化周波数とフィルタ条件を満たせば、LPFでベースバンドの音声信号を再構成できる。
