第二級陸上無線技術士2026年1月試験無線工学A問 16

2026年1月試験第二級陸上無線技術士無線工学A 問16

難度

標準

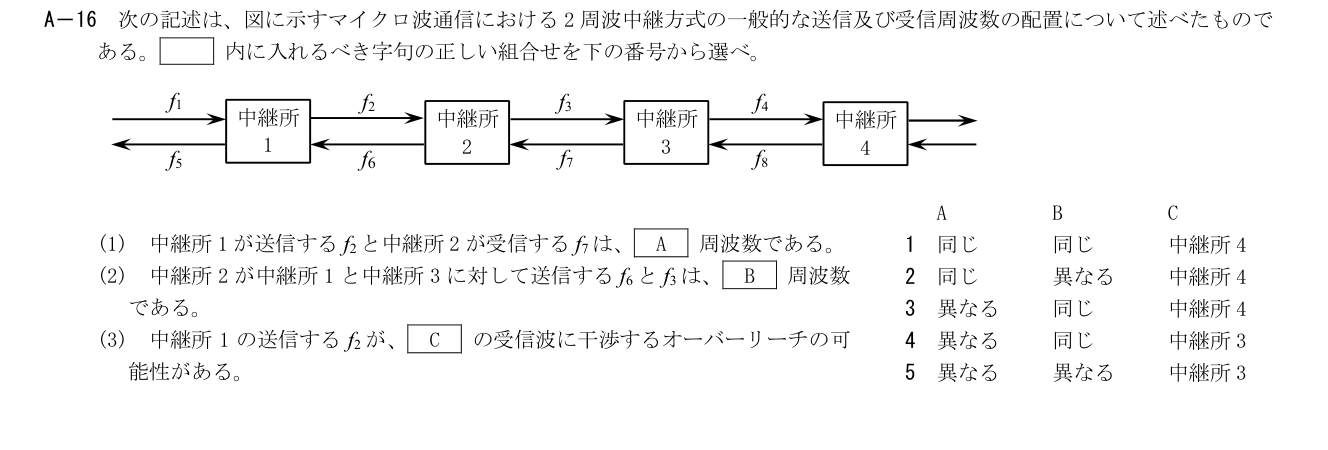

次の記述は、図に示すマイクロ波通信における2周波中継方式の一般的な送信及び受信周波数の配置について述べたものである。□内に入れるべき字句の正しい組合せを下の番号から選べ。

(1) 中継所1が送信するf_2と中継所2が受信するf_7は、［A］周波数である。

(2) 中継所2が中継所1と中継所3に対して送信するf_6とf_3は、［B］周波数である。

(3) 中継所1の送信するf_2が、［C］の受信波に干渉するオーバーリーチの可能性がある。

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

適合。2周波を交互に再使用する配置ではf_2=f_7、同じ局2から両方向に送るf_6=f_3となる。f_2と同周波数を受ける遠方の中継所4でオーバーリーチ干渉があり得る。

詳細Layer 2

展開

2周波をH/Lと置けば局1送信f_2=H、局2送信f_3=f_6=L、局3送信f_4=f_7=H、局4送信f_8=Lとなる。したがってf_2=f_7、f_6=f_3。局1のHが直接局4へ届くと、局4が局3から受けるHへ干渉する。

1: A：同じ　B：同じ　C：中継所4
適合。2周波を交互に再使用する配置ではf_2=f_7、同じ局2から両方向に送るf_6=f_3となる。f_2と同周波数を受ける遠方の中継所4でオーバーリーチ干渉があり得る。
2: A：同じ　B：異なる　C：中継所4
A・Cは合うが、Bは同じである。局2は両方向へ同じ送信周波数を使用し、隣接局とは送受を分ける。
3: A：異なる　B：同じ　C：中継所4
B・Cは合うが、Aは同じである。局1から局2へ向かうf_2と、局3から局2へ向かうf_7は同じ受信周波数群となる。
4: A：異なる　B：同じ　C：中継所3
Bは合うがAは同じで、Cは中継所4である。局3が受けるf_3はf_2と異なる周波数群なので本問のオーバーリーチ先でない。
5: A：異なる　B：異なる　C：中継所3
A・Bはともに同じが適切で、Cも局4である。この組合せはいずれも2周波の交互再使用配置に合わない。
