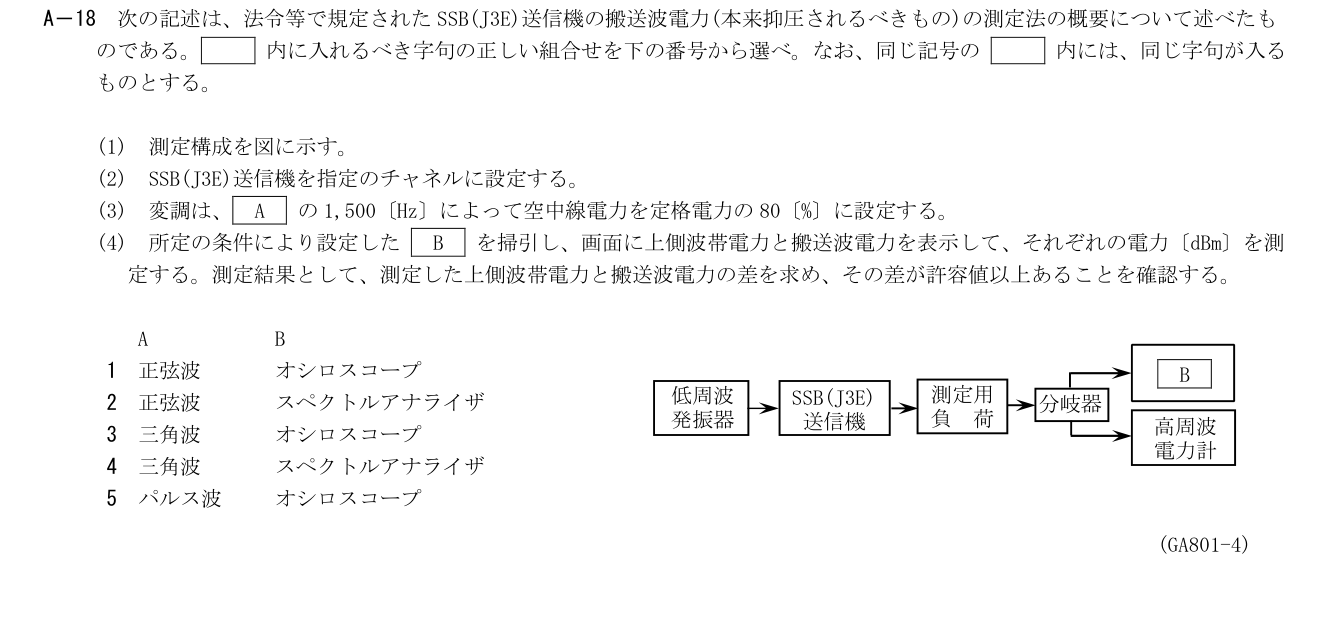

次の記述は、法令等で規定されたSSB(J3E)送信機の搬送波電力（本来抑圧されるべきもの）の測定法の概要について述べたものである。□内に入れるべき字句の正しい組合せを下の番号から選べ。なお、同じ記号の□内には、同じ字句が入るものとする。

(1) 測定構成を図に示す。

(2) SSB(J3E)送信機を指定のチャネルに設定する。

(3) 変調は、［A］の1,500〔Hz〕によって空中線電力を定格電力の80〔%〕に設定する。

(4) 所定の条件により設定した［B］を掃引し、画面に上側波帯電力と搬送波電力を表示して、それぞれの電力〔dBm〕を測定する。測定結果として、測定した上側波帯電力と搬送波電力の差を求め、その差が許容値以上あることを確認する。

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

本問の測定構成に適合。正弦波1トーンで変調し、スペクトルアナライザで搬送波と1,500 Hz離れた上側波帯の電力をそれぞれ測り、そのdB差を求める。適用法令手順の一次本文は別途確認待ち。

詳細Layer 2

展開

原図は低周波発振器→SSB送信機→測定用負荷→分岐器で、分岐先がBと高周波電力計である。単一正弦波変調と周波数分離測定の物理要件からA=正弦波、B=スペクトルアナライザ。P_USB[dBm]−P_carrier[dBm]は電力比のdB値となる。1,500 Hz・80%などを現行の法令要件として一般化するには該当測定方法の一次本文確認が別途必要。

各選択肢の解説

1: A：正弦波　B：オシロスコープ
Aは合うが、Bは周波数軸で側波帯と搬送波を分離して電力を読むスペクトルアナライザである。通常の時間軸オシロスコープでこの測定は行わない。
2: A：正弦波　B：スペクトルアナライザ
本問の測定構成に適合。正弦波1トーンで変調し、スペクトルアナライザで搬送波と1,500 Hz離れた上側波帯の電力をそれぞれ測り、そのdB差を求める。適用法令手順の一次本文は別途確認待ち。
3: A：三角波　B：オシロスコープ
Aは正弦波、Bはスペクトルアナライザである。三角波には高調波があり単一トーンの測定条件にならない。
4: A：三角波　B：スペクトルアナライザ
Bは合うが、Aは三角波でなく正弦波である。単一の変調周波数に対応する側波帯を測定するためである。
5: A：パルス波　B：オシロスコープ
A・Bともに不適合。パルスは広い周波数成分を持ち、時間波形表示のオシロスコープは本問の個別周波数電力の読み取り器でない。
