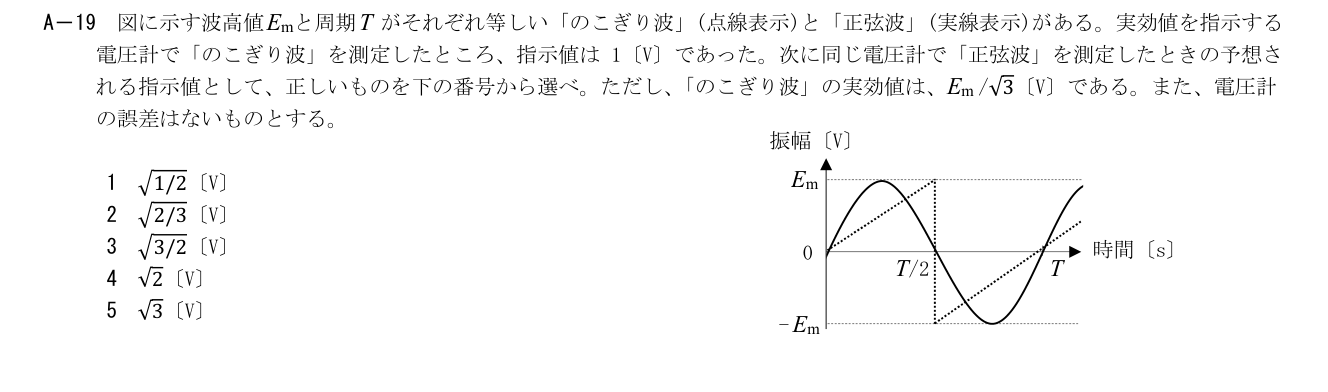

図に示す波高値E_mと周期Tがそれぞれ等しい「のこぎり波」（点線表示）と「正弦波」（実線表示）がある。実効値を指示する電圧計で「のこぎり波」を測定したところ、指示値は1〔V〕であった。次に同じ電圧計で「正弦波」を測定したときの予想される指示値として、正しいものを下の番号から選べ。ただし、「のこぎり波」の実効値は、E_m/√3〔V〕である。また、電圧計の誤差はないものとする。

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。のこぎり波1=E_m/√3よりE_m=√3 V。正弦波の実効値はE_m/√2=√(3/2) Vとなる。

詳細Layer 2

展開

のこぎり波のRMS=E_m/√3=1 VからE_m=√3 V。正弦波のRMSは[ (1/T)∫_0^T E_m²sin²(2πt/T)dt ]^(1/2)=E_m/√2。したがって√(3/2)=1.224744… V。

各選択肢の解説

1: √(1/2)〔V〕
正弦波の実効値E_m/√2にE_m=1 Vを代入した値だが、与えられた1 Vは波高値でなくのこぎり波の実効値である。
2: √(2/3)〔V〕
√(2/3)は正しい実効値比√(3/2)の逆数である。波高値が等しい場合、正弦波の実効値はのこぎり波より大きい。
3: √(3/2)〔V〕
正しい。のこぎり波1=E_m/√3よりE_m=√3 V。正弦波の実効値はE_m/√2=√(3/2) Vとなる。
4: √2〔V〕
正弦波の実効値は波高値を√2で割るのであり、のこぎり波の指示1 Vへ単に√2を掛けることはできない。
5: √3〔V〕
√3 Vは共通する波高値E_mである。正弦波の実効値としては、さらに√2で割る必要がある。
