第二級陸上無線技術士2026年1月試験無線工学A問 20

2026年1月試験第二級陸上無線技術士無線工学A 問20

難度

標準

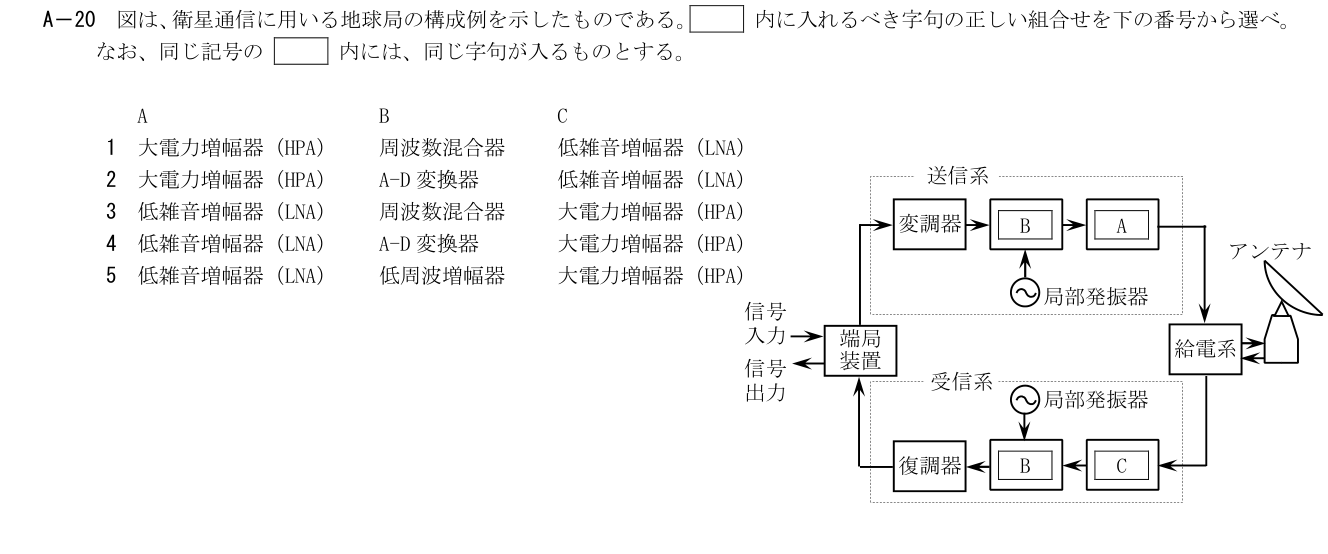

図は、衛星通信に用いる地球局の構成例を示したものである。□内に入れるべき字句の正しい組合せを下の番号から選べ。なお、同じ記号の□内には、同じ字句が入るものとする。

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

適合。送信最終段AはHPA、局部発振器を用いる送受のBは周波数混合器、受信初段CはLNAとなる。

詳細Layer 2

展開

送信経路は端局装置→変調器→B(アップコンバータの混合器)→A(HPA)→給電系→アンテナ。受信はアンテナ→給電系→C(LNA)→B(ダウンコンバータの混合器)→復調器→端局装置。受信初段を低雑音化する理由は縦続雑音係数で後段寄与を抑えるため。

1: A：大電力増幅器(HPA)　B：周波数混合器　C：低雑音増幅器(LNA)
適合。送信最終段AはHPA、局部発振器を用いる送受のBは周波数混合器、受信初段CはLNAとなる。
2: A：大電力増幅器(HPA)　B：A-D変換器　C：低雑音増幅器(LNA)
A・Cは合うが、局部発振器と信号の2入力を受けるBは周波数変換用混合器であり、A-D変換器でない。
3: A：低雑音増幅器(LNA)　B：周波数混合器　C：大電力増幅器(HPA)
Bは合うが、A・Cが逆である。送信出力には大電力、微弱な受信信号の初段には低雑音が必要である。
4: A：低雑音増幅器(LNA)　B：A-D変換器　C：大電力増幅器(HPA)
A・CはHPA/LNAの配置が逆であり、Bも局部発振器による周波数変換を担う混合器であってA-D変換器でない。
5: A：低雑音増幅器(LNA)　B：低周波増幅器　C：大電力増幅器(HPA)
A・Cの配置が逆であり、Bは低周波増幅器でなく周波数混合器である。送受それぞれの局部発振器接続が判別の根拠となる。
