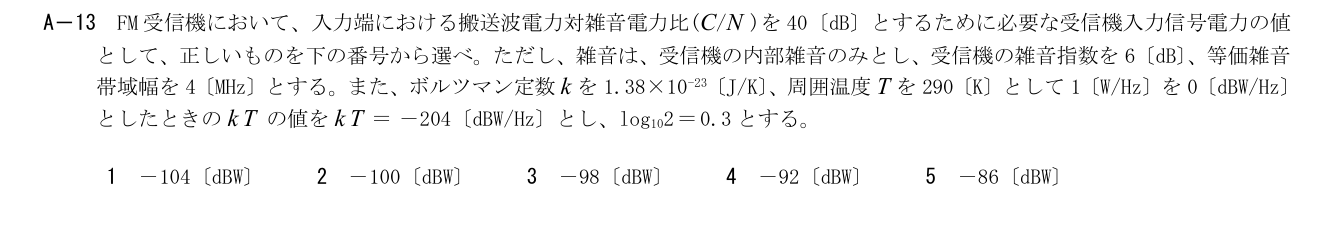

令和8年度 7月試験 第二級陸上無線技術士 無線工学A 問13

各選択肢の解説

1

−104〔dBW〕

N=−204+10log₁₀(4×10⁶)+6=−132 dBW。C=N+40=−92 dBWで、−104 dBWではC/N=28 dBしか得られない。

2

−100〔dBW〕

−100 dBWでは等価入力雑音−132 dBWに対してC/N=32 dBであり、要求40 dBに届かない。

3

−98〔dBW〕

−98 dBWは雑音指数6 dBを加えず、−204+66+40とした値。受信機雑音指数を含めると−92 dBW。

4

−92〔dBW〕

適切。帯域項は10log₁₀(4×10⁶)=66 dB、入力換算雑音は−204+66+6=−132 dBW。要求C/N=40 dBを加えて−92 dBW。

5

−86〔dBW〕

−86 dBWは必要電力より6 dB大きく、C/N=46 dBとなる。雑音指数を二重加算するなどした値であり、要求40 dBに対応する値ではない。
