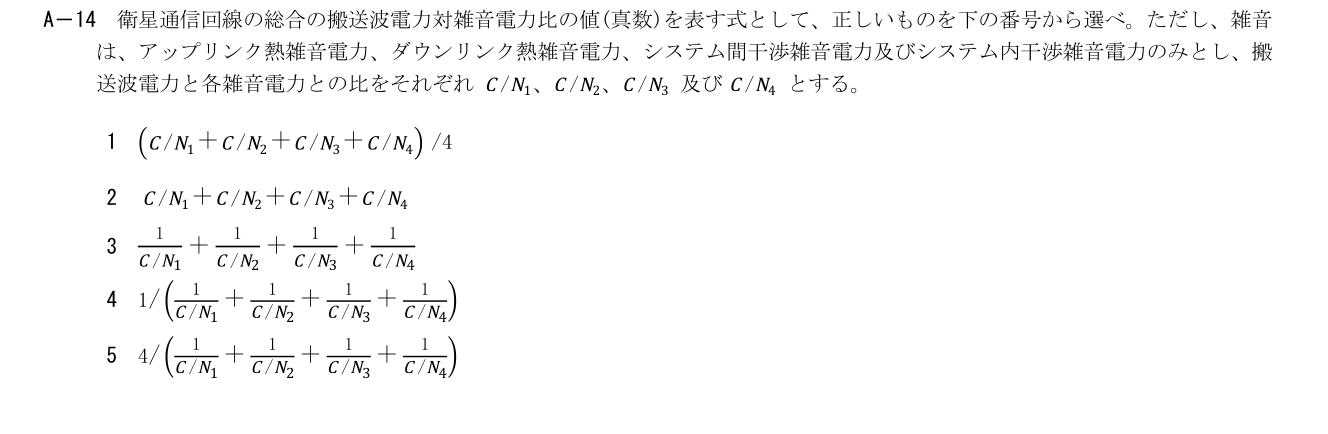

令和8年度 7月試験 第二級陸上無線技術士 無線工学A 問14

各選択肢の解説

1

(C/N₁+C/N₂+C/N₃+C/N₄)/4

C/Nの算術平均ではない。共通の搬送波基準へ換算した雑音電力を加算するので、各比の逆数を加えさらに逆数を取る。

2

C/N₁+C/N₂+C/N₃+C/N₄

各C/Nを直接加えると、雑音源を増やすほど総合C/Nが大きくなるという逆の結果を与える。

3

1/(C/N₁)+1/(C/N₂)+1/(C/N₃)+1/(C/N₄)

これはΣNi/C、すなわち総合N/Cであり、求めるC/Nの逆数である。

4

1/{1/(C/N₁)+1/(C/N₂)+1/(C/N₃)+1/(C/N₄)}

適切。N=N₁+N₂+N₃+N₄よりN/C=Σ(Ni/C)=Σ1/(C/Ni)。その逆数が総合C/Nとなる。

5

4/{1/(C/N₁)+1/(C/N₂)+1/(C/N₃)+1/(C/N₄)}

分子の4は不要。同じ比rの四雑音源なら総合C/Nはr/4だが、この式はrを与えて雑音加算を反映しない。
