正しい。入力波高値は100√2≈141 VでC1がこの値に充電され、C2は理想倍電圧で約282 V。
2026年1月試験 第一級陸上無線技術士 無線工学の基礎 問15
難度
標準

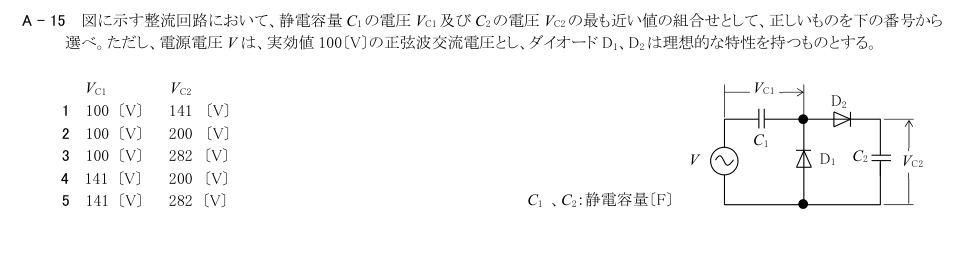

A - 15 図に示す整流回路において、静電容量C1 の電圧VC1 及びC2 の電圧VC2 の最も近い値の組合せとして、正しいものを下の番号から
選べ。ただし、電源電圧V は、実効値100〔V〕の正弦波交流電圧とし、ダイオードD1、D2 は理想的な特性を持つものとする。
VC1
VC2
1 100 〔V〕 141 〔V〕
2 100 〔V〕 200 〔V〕
3 100 〔V〕 282 〔V〕
4 141 〔V〕 200 〔V〕
5 141 〔V〕 282 〔V〕
D1
D2
C1
V
VC1
C1 、C2：静電容量〔F〕
C2
VC2
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
VC1 100〔V〕、VC2 141〔V〕
誤り。理想ダイオードではC1は実効値でなく波高値100√2≈141 Vまで充電される。
- 2
VC1 100〔V〕、VC2 200〔V〕
誤り。両コンデンサの理想的な充電電圧は実効値100 Vを基準にしない。
- 3
VC1 100〔V〕、VC2 282〔V〕
誤り。VC2は波高値の2倍に近いが、VC1は100 Vではなく約141 V。
- 4
VC1 141〔V〕、VC2 200〔V〕
誤り。VC1は正しいが、倍電圧整流のVC2は2×100√2≈282 V。
- 5
VC1 141〔V〕、VC2 282〔V〕
正しい。入力波高値は100√2≈141 VでC1がこの値に充電され、C2は理想倍電圧で約282 V。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第一級陸上無線技術士試験 2026年1月 無線工学の基礎 A15（問題・正答）。解説は過去問AIが独自作成。図・数式語群は原典から切り出し。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
