2026年7月試験 第一級陸上無線技術士 無線工学の基礎 問13
難度
標準

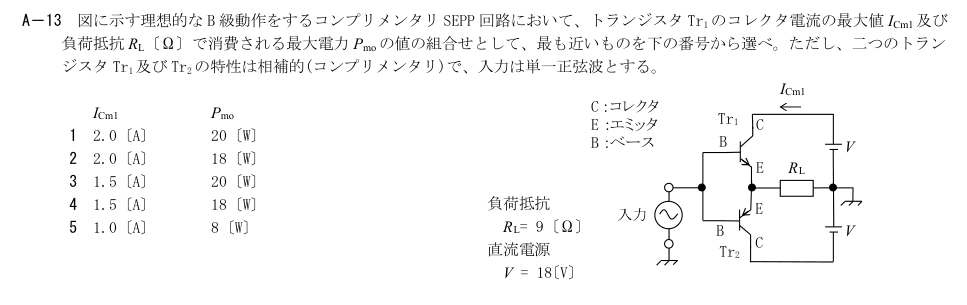

A－13 図に示す理想的なB 級動作をするコンプリメンタリSEPP 回路において、トランジスタTr1のコレクタ電流の最大値ICm1 及び
負荷抵抗RL〔Ω〕で消費される最大電力Pmo の値の組合せとして、最も近いものを下の番号から選べ。ただし、二つのトラン
ジスタTr1及びTr2の特性は相補的(コンプリメンタリ)で、入力は単一正弦波とする。
ICm1
Pmo
1 2.0〔A〕
20〔W〕
2 2.0〔A〕
18〔W〕
3 1.5〔A〕
20〔W〕
4 1.5〔A〕
18〔W〕
5 1.0〔A〕
8〔W〕
ICm1
負荷抵抗
R L= 9〔Ω〕
直流電源
V = 18〔V〕
C ：コレクタ
E :エミッタ
B :ベース
R L
V
V
Tr2
Tr1
C
E
B
C
E
B
入力
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
±18 Vの理想SEPPなので負荷電流の波高値18/9=2 A。最大平均電力=18²/(2×9)=18 W。
各選択肢の解説
- 1
ICm1 2.0〔A〕、Pmo 20〔W〕
誤り。最大電流2 Aは合うが、正弦波の平均負荷電力は18²/(2×9)=18 W。
- 2
ICm1 2.0〔A〕、Pmo 18〔W〕
正しい。±18 Vの理想SEPPなので負荷電流の波高値18/9=2 A。最大平均電力=18²/(2×9)=18 W。
- 3
ICm1 1.5〔A〕、Pmo 20〔W〕
誤り。電流波高値は18/9=2 Aであり、電力も20 Wではない。
- 4
ICm1 1.5〔A〕、Pmo 18〔W〕
誤り。電力18 Wは正しいが最大コレクタ電流は2 A。
- 5
ICm1 1.0〔A〕、Pmo 8〔W〕
誤り。1 A,8 Wはいずれも供給18 Vと負荷9Ωの最大値ではない。
