2026年7月試験 第一級陸上無線技術士 無線工学の基礎 問16
難度
標準

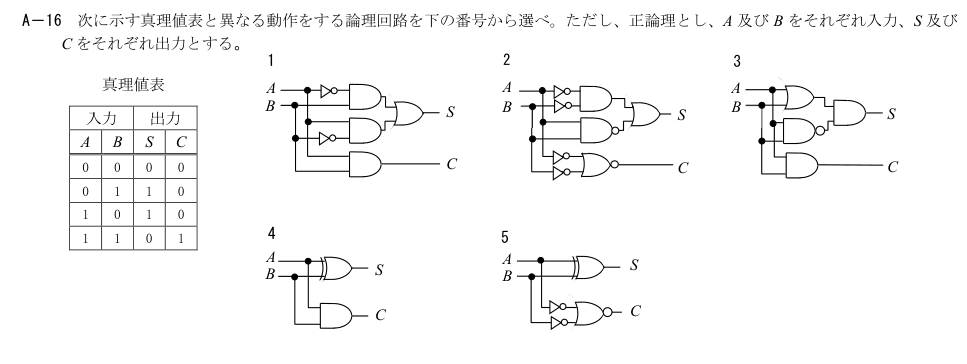

A－16 次に示す真理値表と異なる動作をする論理回路を下の番号から選べ。ただし、正論理とし、A 及びB をそれぞれ入力、S 及び
C をそれぞれ出力とする。
3
2
1
A
B
S
C
A
A
B
S
C
S
C
B
4
B
A
S
C
5
B
A
S
C
入力
出力
A
B
S
C
0
0
0
0
0
1
1
0
1
0
1
0
1
1
0
1
真理値表
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
図の2ではS側にNAND出力が入るため、A=B=0の場合のSが真理値表0と一致しない。原回路の配線・反転記号は添付公式図で確認する。
各選択肢の解説
- 1
公式図の回路1（原本crop内の選択肢1）
正しい動作。上側はAの反転とB、下側はAとBの反転を組み、S=A⊕B、C=A∧Bとなる。原回路の配線・反転記号は添付公式図で確認する。
- 2
公式図の回路2（原本crop内の選択肢2）
異なる動作。図の2ではS側にNAND出力が入るため、A=B=0の場合のSが真理値表0と一致しない。原回路の配線・反転記号は添付公式図で確認する。
- 3
公式図の回路3（原本crop内の選択肢3）
正しい動作。図の反転出力と積回路を追うとS=A⊕B、C=A∧B。
- 4
公式図の回路4（原本crop内の選択肢4）
正しい動作。排他的論理和がS、論理積がCで真理値表に一致する。
- 5
公式図の回路5（原本crop内の選択肢5）
正しい動作。Cは反転入力をNORに入れたド・モルガン形でA∧Bとなり、Sは排他的論理和。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第一級陸上無線技術士試験 2026年7月 無線工学の基礎 A16（問題・正答）。解説は過去問AIが独自作成。図・数式語群は原典から切り出し。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
