正しい。全波整流の指示は平均値、正弦波の実効値目盛へ換算する係数は実効値/平均値である波形率（約1.11）。
2026年7月試験 第一級陸上無線技術士 無線工学の基礎 問17
難度
標準

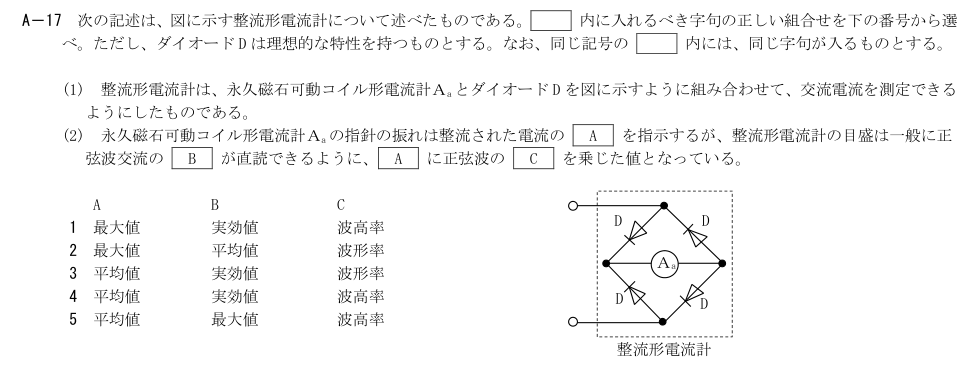

A－17 次の記述は、図に示す整流形電流計について述べたものである。 内に入れるべき字句の正しい組合せを下の番号から選
べ。ただし、ダイオードD は理想的な特性を持つものとする。なお、同じ記号の 内には、同じ字句が入るものとする。
(1) 整流形電流計は、永久磁石可動コイル形電流計ＡaとダイオードD を図に示すように組み合わせて、交流電流を測定できる
ようにしたものである。
(2) 永久磁石可動コイル形電流計Ａa の指針の振れは整流された電流の A を指示するが、整流形電流計の目盛は一般に正
弦波交流の B が直読できるように、 A に正弦波の C を乗じた値となっている。
A
B
C
1 最大値
実効値
波高率
2 最大値
平均値
波形率
3 平均値
実効値
波形率
4 平均値
実効値
波高率
5 平均値
最大値
波高率
Ａa
D
D
整流形電流計
D
D
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
A=最大値、B=実効値、C=波高率
誤り。可動コイルの指示は整流電流の平均値であり、最大値ではない。
- 2
A=最大値、B=平均値、C=波形率
誤り。指示Aは平均値だが、交流電流計の目盛Bは実効値。
- 3
A=平均値、B=実効値、C=波形率
正しい。全波整流の指示は平均値、正弦波の実効値目盛へ換算する係数は実効値/平均値である波形率（約1.11）。
- 4
A=平均値、B=実効値、C=波高率
誤り。実効値/平均値は波形率であり、波高率（最大値/実効値）ではない。
- 5
A=平均値、B=最大値、C=波高率
誤り。目盛は最大値でなく実効値、換算は波形率。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第一級陸上無線技術士試験 2026年7月 無線工学の基礎 A17（問題・正答）。解説は過去問AIが独自作成。図・数式語群は原典から切り出し。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
