2026年7月試験 第一級陸上無線技術士 無線工学の基礎 問18
難度
標準

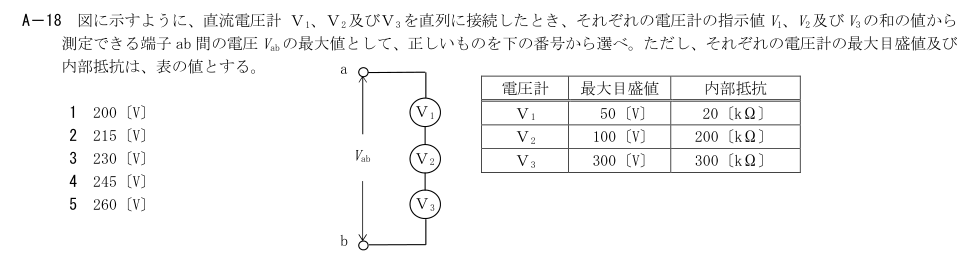

A－18 図に示すように、直流電圧計 Ｖ1、Ｖ2及びＶ3 を直列に接続したとき、それぞれの電圧計の指示値V1、V2及びV3の和の値から
測定できる端子ab 間の電圧Vabの最大値として、正しいものを下の番号から選べ。ただし、それぞれの電圧計の最大目盛値及び
内部抵抗は、表の値とする。
1 200〔V〕
2 215〔V〕
3 230〔V〕
4 245〔V〕
5 260〔V〕
電圧計
最大目盛値
内部抵抗
Ｖ1
50〔V〕
20〔kΩ〕
Ｖ2
100〔V〕
200〔kΩ〕
Ｖ3
300〔V〕
300〔kΩ〕
a
Vab
b
Ｖ1
Ｖ2
Ｖ3
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
V1は2.5mA、V2は0.5mA、V3は1mAが各上限。直列なので最小の0.5mAで制限され、Vab最大=0.5mA×520kΩ=260V。
各選択肢の解説
- 1
200〔V〕
誤り。V2の許容電流100V/200kΩ=0.5mAまで流せるので、全抵抗520kΩでは260Vまで測れる。
- 2
215〔V〕
誤り。0.5mA×(20+200+300)kΩ=260Vより小さい。
- 3
230〔V〕
誤り。電流上限を決めるV2の許容0.5mAと全内部抵抗を掛ける。
- 4
245〔V〕
誤り。全内部抵抗は520kΩで、許容電流0.5mAとの積は245Vでない。
- 5
260〔V〕
正しい。V1は2.5mA、V2は0.5mA、V3は1mAが各上限。直列なので最小の0.5mAで制限され、Vab最大=0.5mA×520kΩ=260V。
