2026年7月試験 第一級陸上無線技術士 無線工学の基礎 問19
難度
標準
(FK807-5)

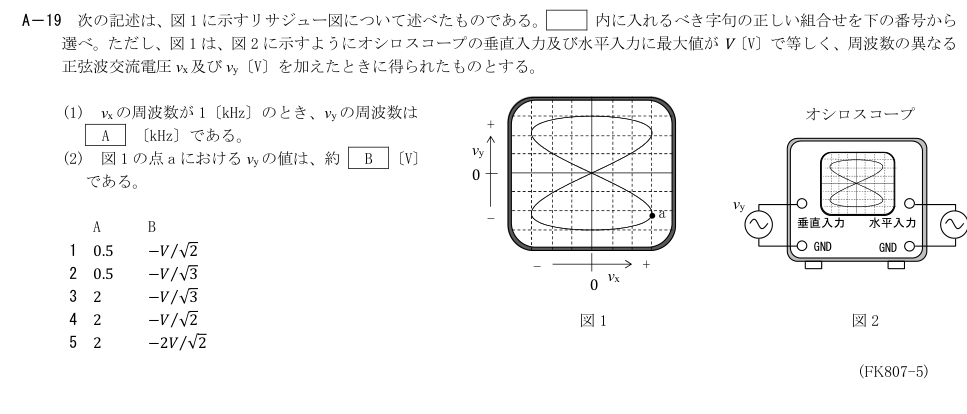

A－19 次の記述は、図1 に示すリサジュー図について述べたものである。 内に入れるべき字句の正しい組合せを下の番号から
選べ。ただし、図1 は、図2 に示すようにオシロスコープの垂直入力及び水平入力に最大値がV〔V〕で等しく、周波数の異なる
正弦波交流電圧vx 及びvy〔V〕を加えたときに得られたものとする。
(1) vx の周波数が1〔kHz〕のとき、vy の周波数は
A 〔kHz〕である。
(2) 図1 の点a におけるvy の値は、約 B 〔V〕
である。
A
B
1 0.5
−□√2
⁄
2 0.5
−□√3
⁄
3 2
−□√3
⁄
4 2
−□√2
⁄
5 2
−2□√2
⁄
図1 図2
a
vx
0
-
vy
+
-
+
0
vy
GND
垂直入力
オシロスコープ
GND
水平入力
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
横軸vxが一周期変化する間に縦軸vyは半周期のリサジュー形なのでvy=0.5kHz。点aは縦軸最大振幅の約0.707倍下にありvy≈−V/√2。
各選択肢の解説
- 1
A=0.5〔kHz〕、B=−V/√2
正しい。横軸vxが一周期変化する間に縦軸vyは半周期のリサジュー形なのでvy=0.5kHz。点aは縦軸最大振幅の約0.707倍下にありvy≈−V/√2。
- 2
A=0.5〔kHz〕、B=−V/√3
誤り。周波数比は合うが、点aの位置は−V/√3より下で、約−V/√2。
- 3
A=2〔kHz〕、B=−V/√3
誤り。縦軸の周期は横軸の2倍であり、vyの周波数は2kHzでなく0.5kHz。
- 4
A=2〔kHz〕、B=−V/√2
誤り。点aの電圧は合うが、vyは0.5kHz。
- 5
A=2〔kHz〕、B=−2V/√2
誤り。vyの最大振幅はVなので−2V/√2は物理的に範囲外で、周波数も違う。
