2026年7月試験 第一級陸上無線技術士 無線工学の基礎 問3
難度
標準

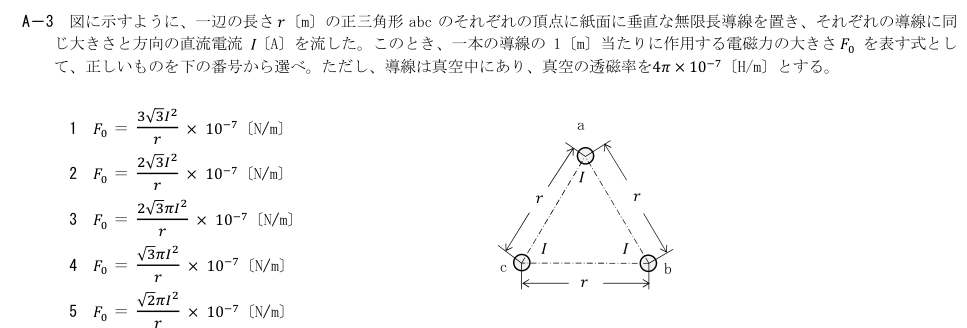

A－3 図に示すように、一辺の長さ□〔m〕の正三角形abc のそれぞれの頂点に紙面に垂直な無限長導線を置き、それぞれの導線に同
じ大きさと方向の直流電流I〔A〕を流した。このとき、一本の導線の1〔m〕当たりに作用する電磁力の大きさ□□を表す式とし
て、正しいものを下の番号から選べ。ただし、導線は真空中にあり、真空の透磁率を4□× 10□□〔H/m〕とする。
1 □□ ＝
□√□□□
□
× 10□□〔N/m〕
2 □□ ＝
□√□□□
□
× 10□□〔N/m〕
3 □□ ＝
□√□□□□
□
× 10□□〔N/m〕
4 □□ ＝ √□□□□
□
× 10□□〔N/m〕
5 □□ ＝√□□□□
□
× 10□□〔N/m〕
a
□
□
I
I
I
b
□
c
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
同方向電流の二導線間の引力は一本当たり2×10⁻⁷I²/r。頂点では2力が60°をなすので合力は√3倍。
各選択肢の解説
- 1
F₀=(3√3 I²/r)×10⁻⁷〔N/m〕
誤り。一対の力はμ₀I²/(2πr)=2×10⁻⁷I²/rであり、合成係数3√3ではない。
- 2
F₀=(2√3 I²/r)×10⁻⁷〔N/m〕
正しい。同方向電流の二導線間の引力は一本当たり2×10⁻⁷I²/r。頂点では2力が60°をなすので合力は√3倍。
- 3
F₀=(2√3π I²/r)×10⁻⁷〔N/m〕
誤り。透磁率4π×10⁻⁷と磁界式の2πが相殺され、係数にπは残らない。
- 4
F₀=(√3π I²/r)×10⁻⁷〔N/m〕
誤り。πは相殺され、2力合成の係数は2√3。
- 5
F₀=(√2π I²/r)×10⁻⁷〔N/m〕
誤り。二力のなす角は正三角形の60°で、合成は√2倍ではなく√3倍。
