第一級陸上無線技術士2026年7月試験無線工学の基礎問 4

2026年7月試験第一級陸上無線技術士無線工学の基礎問4

難度

標準

(FK807-1)

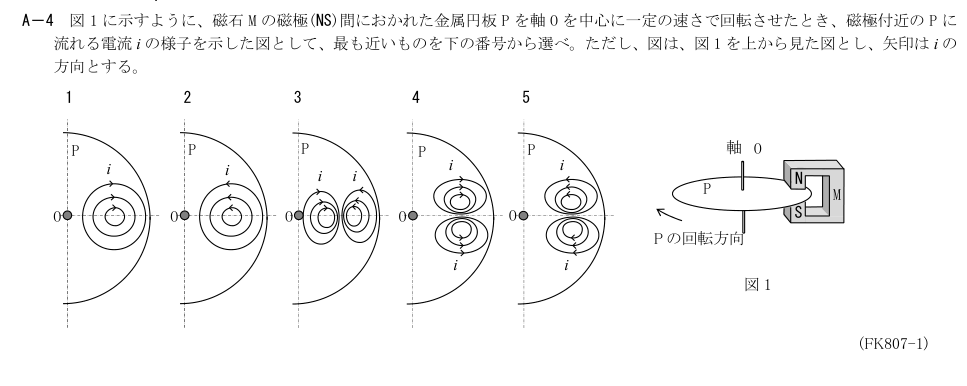

A－4 図1 に示すように、磁石M の磁極(NS)間におかれた金属円板P を軸O を中心に一定の速さで回転させたとき、磁極付近のP に

流れる電流i の様子を示した図として、最も近いものを下の番号から選べ。ただし、図は、図1 を上から見た図とし、矢印はi の

方向とする。

1 2 3 4 5

図1

P の回転方向

軸

□

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。

詳細Layer 2

展開

円板の回転で磁極へ入る部分と出る部分の磁束変化が逆になるため、上下に互いに逆向きの渦電流が流れる。位置と矢印は公式図5に一致する。

1: 公式図の回路1（原本crop内の選択肢1）
誤り。磁極付近の渦電流は同心円状に一つだけ閉じるのでなく、回転に伴う磁束の増減が分かれる側に二つのループを作る。原図の矢印を参照。
2: 公式図の回路2（原本crop内の選択肢2）
誤り。単一の同心円状ループでは磁極を横切る前後の磁束変化を表せない。
3: 公式図の回路3（原本crop内の選択肢3）
誤り。左右に並ぶループではなく、図1の回転方向に対して磁極領域へ出入りする側に上下のループが生じる。
4: 公式図の回路4（原本crop内の選択肢4）
誤り。二つのループの位置は合うが、レンツの法則に対する循環向きが図5と逆。
5: 公式図の回路5（原本crop内の選択肢5）
正しい。円板の回転で磁極へ入る部分と出る部分の磁束変化が逆になるため、上下に互いに逆向きの渦電流が流れる。位置と矢印は公式図5に一致する。
