第一級陸上無線技術士2026年7月試験無線工学の基礎問 5

2026年7月試験 第一級陸上無線技術士 無線工学の基礎 問5

無線工学の基礎#無線工学の基礎
難度標準

鉄心

N

I

a

b

c

d

e

f

C

S

A－5 図に示すような透磁率がμ〔H/m〕の鉄心で作られた磁気回路の磁路ab の磁束□ を表す式として、正しいものを下の番号から

選べ。ただし、磁路の断面積はどこもS〔m2〕であり、図に示す各磁路の長さab、cd、ef、ac、ae、bd、bf は□〔m〕で等しいも

のとし、磁気回路に漏れ磁束はないものとする。また、コイルC の巻数をN、C に流す直流電流をI〔A〕とする。

1 □ = 5□□2□□

2□

〔Wb〕

2 □ = 5□□□□

2□

〔Wb〕

3 □ = 5□□□□

2□〔Wb〕

4 □ = 2□□□□

5□

〔Wb〕

5 □= 2□□2□□

5□

〔Wb〕

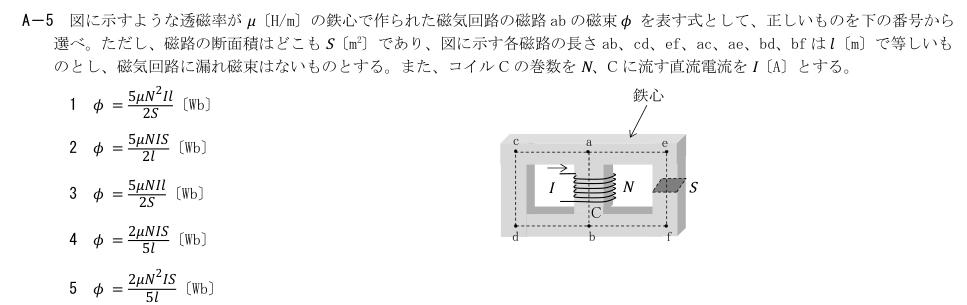

公式原問 A5 の図・数式・番号付き語群（原典配置）
図表を拡大して表示

選択肢

解説

結論 → 詳細 の 2 層構成

展開
結論Layer 1

正しい。

詳細Layer 2
展開

中央abの磁気抵抗l/(μS)に、左右の帰路各3l/(μS)の並列合成3l/(2μS)が直列。合計5l/(2μS)よりφ=NI/[5l/(2μS)]。

各選択肢の解説

1

φ=5μN²Il/(2S)〔Wb〕

誤り。磁束は起磁力NIを磁気抵抗で割るため、N²やl/Sを掛けない。

2

φ=5μNIS/(2l)〔Wb〕

誤り。磁気抵抗が5l/(2μS)なので磁束はその逆数2μS/(5l)をNIに掛ける。

3

φ=5μNIl/(2S)〔Wb〕

誤り。l/Sは磁気抵抗側であり、磁束側はS/lとなる。

4

φ=2μNIS/(5l)〔Wb〕

正しい。中央abの磁気抵抗l/(μS)に、左右の帰路各3l/(μS)の並列合成3l/(2μS)が直列。合計5l/(2μS)よりφ=NI/[5l/(2μS)]。

5

φ=2μN²IS/(5l)〔Wb〕

誤り。起磁力はNIで、巻数Nは一回だけ現れる。
