2026年7月試験 第一級陸上無線技術士 無線工学の基礎 問7
難度
標準

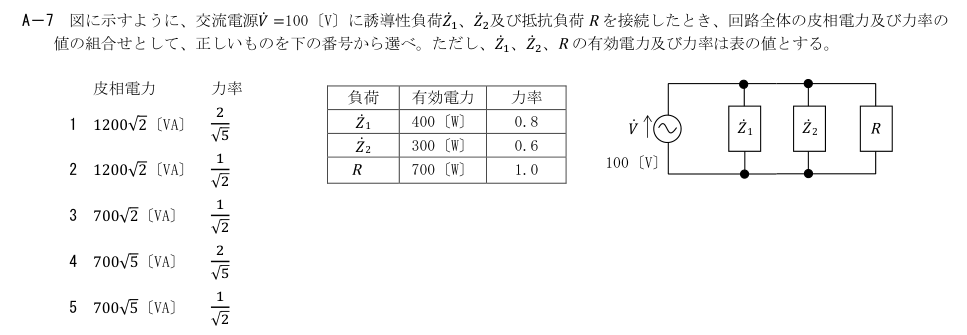

A－7 図に示すように、交流電源□̇ =100〔V〕に誘導性負荷□̇□、□̇□及び抵抗負荷R を接続したとき、回路全体の皮相電力及び力率の
値の組合せとして、正しいものを下の番号から選べ。ただし、□̇□、□̇□、R の有効電力及び力率は表の値とする。
皮相電力
力率
1 1200√2〔VA〕
□
√□
2 1200√2〔VA〕
□
√□
3 700√2〔VA〕
□
√□
4 700√5〔VA〕
□
√□
5 700√5〔VA〕
□
√□
負荷
有効電力
力率
□̇1
400〔W〕
0.8
□̇2
300〔W〕
0.6
R
700〔W〕
1.0
□̇2
□̇1
R
□̇
100〔V〕
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
400W・0.8負荷のQ=300var、300W・0.6負荷のQ=400var、純抵抗のQ=0。P=1,400W、Q=700var、S=√(1,400²+700²)=700√5VA、力率=P/S=2/√5。
各選択肢の解説
- 1
皮相電力1,200√2〔VA〕、力率2/√5
誤り。力率2/√5は合うが、有効電力は400+300+700=1,400 Wで、無効700 varからS=700√5 VA。
- 2
皮相電力1,200√2〔VA〕、力率1/√2
誤り。Sも力率もP=1,400 W、Q=700 varに合わない。
- 3
皮相電力700√2〔VA〕、力率1/√2
誤り。Qは誘導性の300+400=700 varであり、Sは700√5 VA。
- 4
皮相電力700√5〔VA〕、力率2/√5
正しい。400W・0.8負荷のQ=300var、300W・0.6負荷のQ=400var、純抵抗のQ=0。P=1,400W、Q=700var、S=√(1,400²+700²)=700√5VA、力率=P/S=2/√5。
- 5
皮相電力700√5〔VA〕、力率1/√2
誤り。S=700√5 VAは合うが、力率は1/√2でなく2/√5。
