直流電位差計は、未知の直流起電力を標準電圧と零位法で比較でき、測定対象からほとんど電流を取らずに電池や熱電対の起電力を測定する用途に最も適する。
2026年1月試験 第二級陸上無線技術士 無線工学の基礎 問B-5
難度
標準

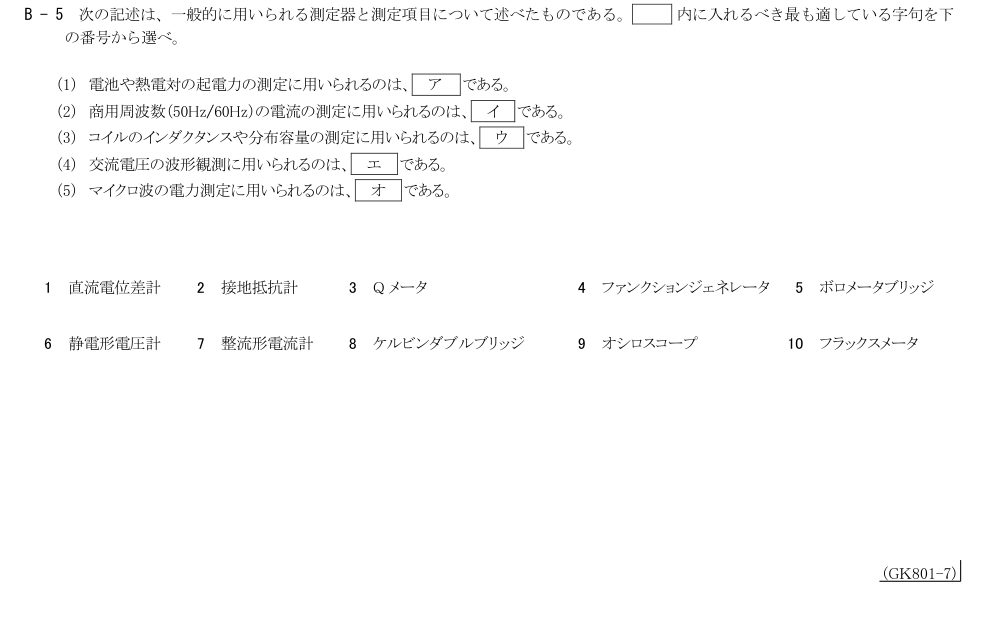

次の記述は、一般的に用いられる測定器と測定項目について述べたものである。□内に入れるべき最も適している字句を下の番号から選べ。
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
整流形電流計は、商用周波数の交流電流を整流して直流指示計器で指示させる一般的な交流電流計であり、50 Hz／60 Hzの測定に適する。
補足Layer 3展開閉じる
Qメータは共振回路を利用してコイルのQ、インダクタンスおよび分布容量などの高周波特性を測定するため、この測定項目に最も適する。
オシロスコープは入力電圧の時間変化を画面上に表示し、交流電圧の振幅だけでなく波形そのものを観測できる。
ボロメータブリッジは、マイクロ波電力によるボロメータ素子の加熱と抵抗変化をブリッジで検出して電力を測定するため、該当する。
