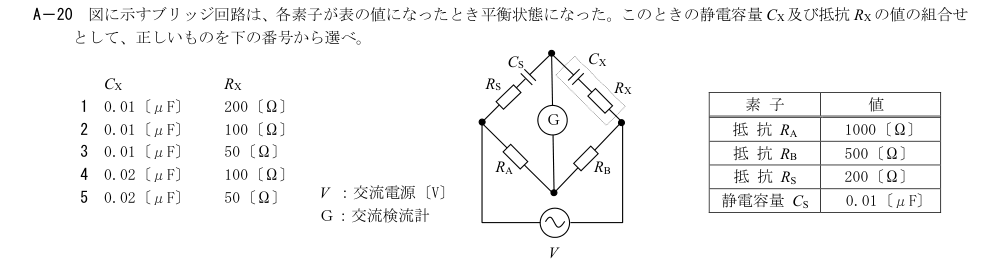

図に示すブリッジ回路は、各素子が表の値になったとき平衡状態になった。このときの静電容量CX及び抵抗RXの値の組合せとして、正しいものを下の番号から選べ。

解説

解説本文

展開

解説Layer 1

直列RC枝の平衡条件 (RS＋1/(jωCS))/RA＝(RX＋1/(jωCX))/RB から、RX＝RS・RB/RA＝200×500/1000＝100 Ω、CX＝CS・RA/RB＝0.01×1000/500＝0.02 μFとなる。

1: CX＝0.01〔μF〕、RX＝200〔Ω〕
平衡条件からRX/RB＝RS/RAとなるのでRX＝200×500/1000＝100 Ω。また、CX＝CS×RA/RB＝0.01×1000/500＝0.02 μFであり、提示値はいずれも一致しない。
2: CX＝0.01〔μF〕、RX＝100〔Ω〕
RX＝100 Ωは一致するが、CXは0.01 μFではなく0.02 μFである。
3: CX＝0.01〔μF〕、RX＝50〔Ω〕
平衡条件による計算値CX＝0.02 μF、RX＝100 Ωのいずれとも一致しない。
4: CX＝0.02〔μF〕、RX＝100〔Ω〕
直列RC枝の平衡条件 (RS＋1/(jωCS))/RA＝(RX＋1/(jωCX))/RB から、RX＝RS・RB/RA＝200×500/1000＝100 Ω、CX＝CS・RA/RB＝0.01×1000/500＝0.02 μFとなる。
5: CX＝0.02〔μF〕、RX＝50〔Ω〕
CX＝0.02 μFは一致するが、RXは50 Ωではなく100 Ωである。
