第二級陸上無線技術士令和8年度 7月試験無線工学の基礎問 19

令和8年度 7月試験第二級陸上無線技術士無線工学の基礎問19

難度

標準

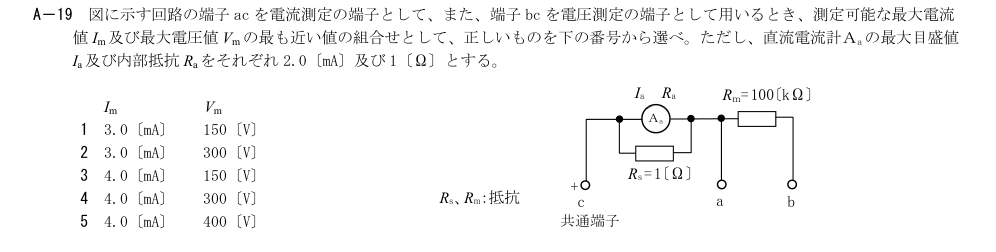

図に示す回路の端子acを電流測定の端子として、また、端子bcを電圧測定の端子として用いるとき、測定可能な最大電流値Im及び最大電圧値Vmの最も近い値の組合せとして、正しいものを下の番号から選べ。ただし、直流電流計Aaの最大目盛値Ia及び内部抵抗Raをそれぞれ2.0〔mA〕及び1〔Ω〕とする。

解説

解説本文

展開

解説Layer 1

RaとRsはいずれも1 Ωなので、Aaが2.0 mAの最大目盛となるときRsにも2.0 mAが流れ、Im＝4.0 mA。電圧測定時にはRmを約4.0 mAが流れるので、Vm≒4.0 mA×100 kΩ＝400 Vとなる。

1: Im＝3.0〔mA〕、Vm＝150〔V〕
Ra＝Rs＝1 Ωなので電流は等分され、電流測定時の最大値は2.0＋2.0＝4.0 mAである。電圧測定時はRm＝100 kΩを約4.0 mAが流れるためVmは約400 Vであり、いずれも一致しない。
2: Im＝3.0〔mA〕、Vm＝300〔V〕
最大電流は4.0 mA、最大電圧は約400 Vであり、両方とも一致しない。
3: Im＝4.0〔mA〕、Vm＝150〔V〕
Im＝4.0 mAは一致するが、Vmは約150 Vではなく、4.0 mA×100 kΩに計器並列部の微小電圧を加えた約400 Vである。
4: Im＝4.0〔mA〕、Vm＝300〔V〕
Im＝4.0 mAは一致するが、Vmは約300 Vではなく約400 Vである。
5: Im＝4.0〔mA〕、Vm＝400〔V〕
RaとRsはいずれも1 Ωなので、Aaが2.0 mAの最大目盛となるときRsにも2.0 mAが流れ、Im＝4.0 mA。電圧測定時にはRmを約4.0 mAが流れるので、Vm≒4.0 mA×100 kΩ＝400 Vとなる。
