第二級陸上無線技術士2026年1月試験無線工学の基礎問 10

2026年1月試験第二級陸上無線技術士無線工学の基礎問10

難度

標準

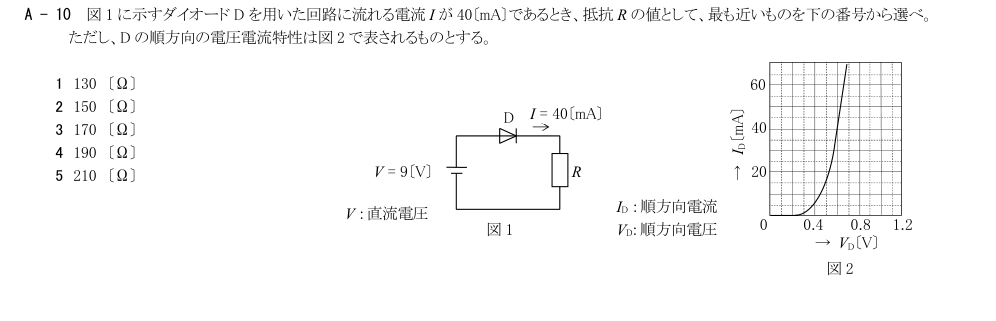

図1に示すダイオードDを用いた回路に流れる電流Iが40〔mA〕であるとき、抵抗Rの値として、最も近いものを下の番号から選べ。ただし、Dの順方向の電圧電流特性は図2で表されるものとする。

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。

詳細Layer 2

展開

図2よりI_D=40〔mA〕のときV_D≈0.6〔V〕。抵抗電圧はV_R=9-0.6=8.4〔V〕なので、R=8.4/0.040=210〔Ω〕。

1: 130〔Ω〕
誤り。図2からI_D=40〔mA〕時のV_Dは約0.6〔V〕であり、R=(9-0.6)/0.040=210〔Ω〕となる。
2: 150〔Ω〕
誤り。ダイオードの順方向電圧を図から読み取り、抵抗の端子電圧8.4〔V〕を使うと150〔Ω〕にはならない。
3: 170〔Ω〕
誤り。R=V_R/IにV_R=8.4〔V〕、I=0.040〔A〕を代入した結果と一致しない。
4: 190〔Ω〕
誤り。図示特性から読み取れる約0.6〔V〕のダイオード電圧を考慮した計算値は210〔Ω〕である。
5: 210〔Ω〕
正しい。図2よりI_D=40〔mA〕のときV_D≈0.6〔V〕。抵抗電圧はV_R=9-0.6=8.4〔V〕なので、R=8.4/0.040=210〔Ω〕。
