第二級陸上無線技術士2026年1月試験無線工学の基礎問 11

2026年1月試験第二級陸上無線技術士無線工学の基礎問11

難度

標準

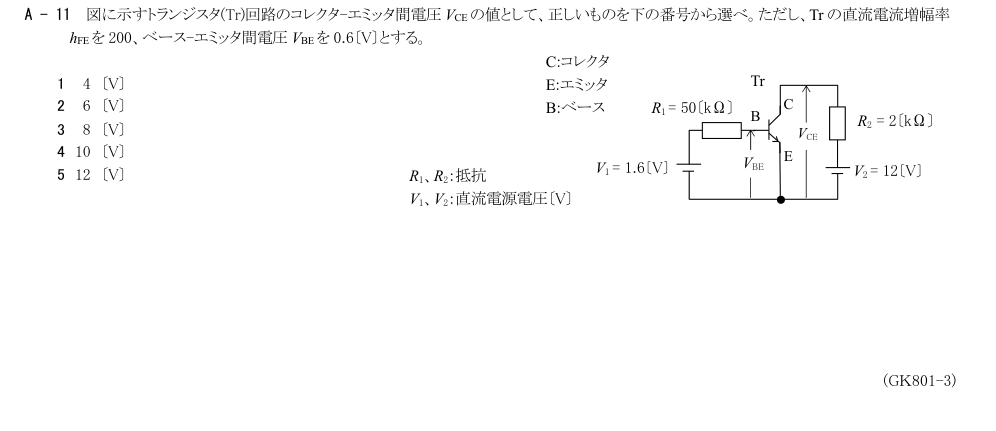

図に示すトランジスタ(Tr)回路のコレクタ-エミッタ間電圧VCEの値として、正しいものを下の番号から選べ。ただし、Trの直流電流増幅率hFEを200、ベース-エミッタ間電圧VBEを0.6〔V〕とする。

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。

詳細Layer 2

展開

ベース電流はI_B=(V1-V_BE)/R1=(1.6-0.6)/50〔kΩ〕=20〔μA〕。コレクタ電流はI_C=h_FE I_B=200×20〔μA〕=4〔mA〕。R2の電圧降下は4〔mA〕×2〔kΩ〕=8〔V〕なので、V_CE=12-8=4〔V〕。

1: 4〔V〕
正しい。ベース電流はI_B=(V1-V_BE)/R1=(1.6-0.6)/50〔kΩ〕=20〔μA〕。コレクタ電流はI_C=h_FE I_B=200×20〔μA〕=4〔mA〕。R2の電圧降下は4〔mA〕×2〔kΩ〕=8〔V〕なので、V_CE=12-8=4〔V〕。
2: 6〔V〕
誤り。指定されたhFE、VBE及び抵抗値から算出されるVCEは4〔V〕である。
3: 8〔V〕
誤り。8〔V〕はR2での電圧降下であり、コレクタ-エミッタ間電圧ではない。
4: 10〔V〕
誤り。ベース電流20〔μA〕とコレクタ電流4〔mA〕を考慮していない値である。
5: 12〔V〕
誤り。12〔V〕はコレクタ側電源V2の値であり、R2の電圧降下8〔V〕を差し引く必要がある。
