第二級陸上無線技術士2026年1月試験無線工学の基礎問 12

2026年1月試験第二級陸上無線技術士無線工学の基礎問12

難度

標準

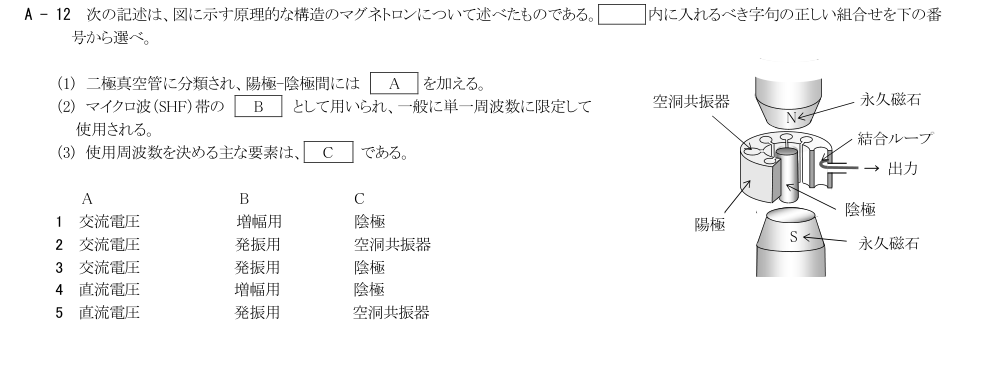

次の記述は、図に示す原理的な構造のマグネトロンについて述べたものである。［　］内に入れるべき字句の正しい組合せを下の番号から選べ。

(1) 二極真空管に分類され、陽極-陰極間には［A］を加える。

(2) マイクロ波（SHF）帯の［B］として用いられ、一般に単一周波数に限定して使用される。

(3) 使用周波数を決める主な要素は、［C］である。

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。

詳細Layer 2

展開

陽極-陰極間に直流電圧を加え、マイクロ波帯の発振用として用いる。発振周波数は主として陽極部の空洞共振器の共振特性で決まる。

1: A：交流電圧、B：増幅用、C：陰極
誤り。マグネトロンは陽極-陰極間に直流電圧を加える発振用電子管であり、周波数を主に決めるのは空洞共振器である。
2: A：交流電圧、B：発振用、C：空洞共振器
誤り。発振用及び空洞共振器は合うが、陽極-陰極間に加えるのは交流電圧ではなく直流電圧である。
3: A：交流電圧、B：発振用、C：陰極
誤り。Aは直流電圧、Cは空洞共振器である。
4: A：直流電圧、B：増幅用、C：陰極
誤り。Aだけは合うが、マグネトロンは発振用であり、使用周波数の主な決定要素は空洞共振器である。
5: A：直流電圧、B：発振用、C：空洞共振器
正しい。陽極-陰極間に直流電圧を加え、マイクロ波帯の発振用として用いる。発振周波数は主として陽極部の空洞共振器の共振特性で決まる。
