第二級陸上無線技術士2026年1月試験無線工学の基礎問 13

2026年1月試験 第二級陸上無線技術士 無線工学の基礎 問13

難度標準

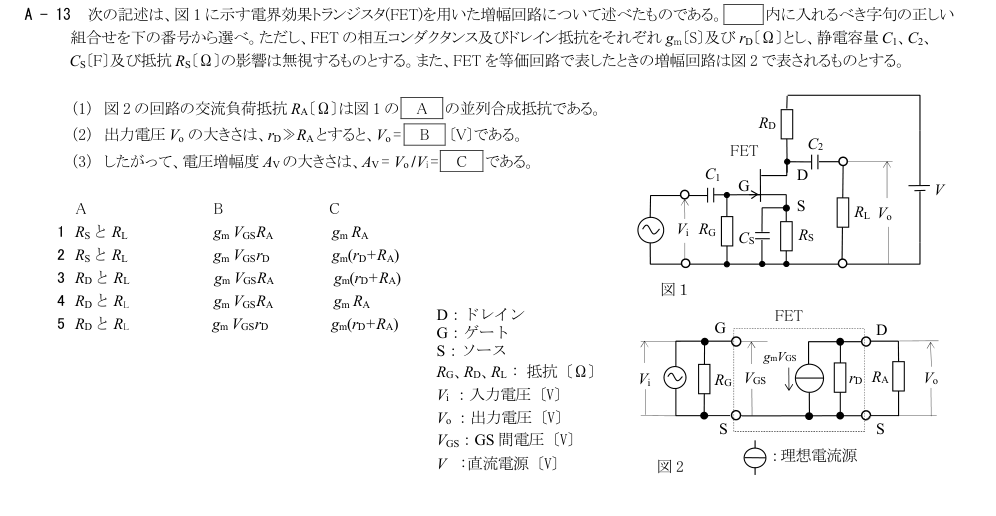

次の記述は、図1に示す電界効果トランジスタ(FET)を用いた増幅回路について述べたものである。[ ]内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、FETの相互コンダクタンス及びドレイン抵抗をそれぞれgm〔S〕及びrD〔Ω〕とし、静電容量C1、C2、CS〔F〕及び抵抗RS〔Ω〕の影響は無視するものとする。また、FETを等価回路で表したときの増幅回路は図2で表されるものとする。

(1) 図2の回路の交流負荷抵抗RA〔Ω〕は図1の[A]の並列合成抵抗である。

(2) 出力電圧Voの大きさは、rD≫RAとすると、Vo=[B]〔V〕である。

(3) したがって、電圧増幅度AVの大きさは、AV=Vo/Vi=[C]である。

選択肢

解説

結論 → 詳細 の 2 層構成

展開
結論Layer 1

正しい。

詳細Layer 2
展開

交流的に直流電源端は接地とみなされるためRA=RD∥RL。電流源gmVGSがRAを駆動し、rD≫RAなら|Vo|=gmVGSRA。ソース抵抗の影響を無視する条件ではVGS=Viなので、|AV|=|Vo/Vi|=gmRA。

各選択肢の解説

1

A:RSとRL、B:gmVGSRA、C:gmRA

誤り。BとCは条件下で合うが、交流負荷RAはドレイン側のRDとRLの並列合成抵抗であり、RSとRLではない。

2

A:RSとRL、B:gmVGSrD、C:gm(rD+RA)

誤り。RAを構成する抵抗、出力電圧式及び増幅度式のいずれも等価回路と一致しない。

3

A:RDとRL、B:gmVGSRA、C:gm(rD+RA)

誤り。AとBは合うが、rD≫RAではAV=gmRAであり、gm(rD+RA)ではない。

4

A:RDとRL、B:gmVGSRA、C:gmRA

正しい。交流的に直流電源端は接地とみなされるためRA=RD∥RL。電流源gmVGSがRAを駆動し、rD≫RAなら|Vo|=gmVGSRA。ソース抵抗の影響を無視する条件ではVGS=Viなので、|AV|=|Vo/Vi|=gmRA。

5

A:RDとRL、B:gmVGSrD、C:gm(rD+RA)

誤り。RAはRD∥RLで合うが、rD≫RAなら出力を支配する負荷はRAであり、Vo=gmVGSRA、AV=gmRAとなる。
