第二級陸上無線技術士2026年1月試験無線工学の基礎問 15

2026年1月試験第二級陸上無線技術士無線工学の基礎問15

難度

標準

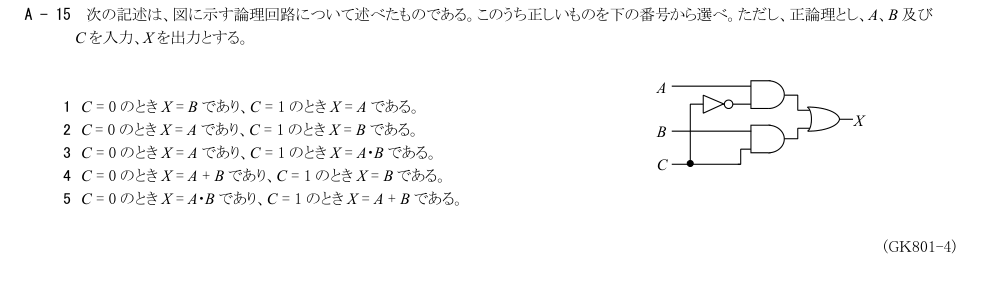

次の記述は、図に示す論理回路について述べたものである。このうち正しいものを下の番号から選べ。ただし、正論理とし、A、B及びCを入力、Xを出力とする。

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。

詳細Layer 2

展開

上側ANDの出力はA・C̄、下側ANDの出力はB・Cで、OR出力はX=A・C̄+B・Cとなる。よってC=0ではX=A、C=1ではX=Bである。

1: C = 0 のときX = Bであり、C = 1のときX = Aである。
誤り。回路式はX=A・C̄+B・Cであり、C=0ではX=A、C=1ではX=Bとなるため、AとBが逆である。
2: C = 0 のときX = Aであり、C = 1のときX = Bである。
正しい。上側ANDの出力はA・C̄、下側ANDの出力はB・Cで、OR出力はX=A・C̄+B・Cとなる。よってC=0ではX=A、C=1ではX=Bである。
3: C = 0 のときX = Aであり、C = 1のときX = A・Bである。
誤り。C=1では上側ANDが0、下側ANDがBとなるのでX=Bであり、A・Bではない。
4: C = 0 のときX = A + Bであり、C = 1のときX = Bである。
誤り。C=0では下側ANDが0になるためBは出力に寄与せず、X=Aである。
5: C = 0 のときX = A・Bであり、C = 1のときX = A + Bである。
誤り。回路はCによってAまたはBを選択する構成であり、C=0でX=A、C=1でX=Bとなる。
