第二級陸上無線技術士2026年1月試験無線工学の基礎問 17

2026年1月試験第二級陸上無線技術士無線工学の基礎問17

難度

標準

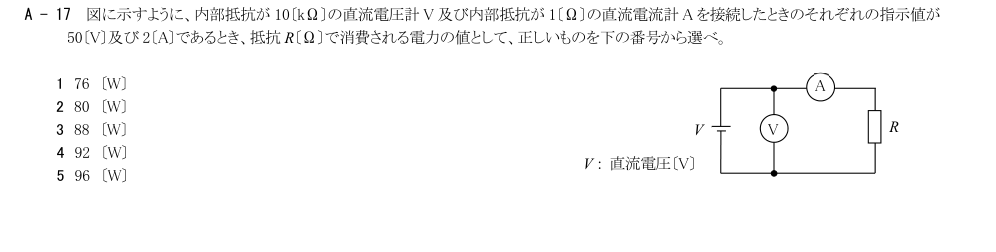

図に示すように、内部抵抗が10〔kΩ〕の直流電圧計V及び内部抵抗が1〔Ω〕の直流電流計Aを接続したときのそれぞれの指示値が50〔V〕及び2〔A〕であるとき、抵抗R〔Ω〕で消費される電力の値として、正しいものを下の番号から選べ。

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。

詳細Layer 2

展開

電流計の内部抵抗による降下はVA=IA·rA=2×1=2 V。したがってVR=50-2=48 V、PR=VR·I=48×2=96 Wである。

1: 76〔W〕
誤り。電流計の内部抵抗による電圧降下を差し引くとRの端子電圧は48 Vであり、消費電力は76 Wではない。
2: 80〔W〕
誤り。Rの抵抗値は(50-2×1)/2=24 Ωなので、I²R=2²×24=96 Wとなる。
3: 88〔W〕
誤り。電流計内部抵抗1 Ωでの電圧降下は2 Vであり、Rには48 Vが加わるため、VI=48×2=96 Wである。
4: 92〔W〕
誤り。電圧計の50 Vは電流計とRの直列部分全体の電圧であり、電流計分2 Vを差し引いた48 Vと2 Aから96 Wを得る。
5: 96〔W〕
正しい。電流計の内部抵抗による降下はVA=IA·rA=2×1=2 V。したがってVR=50-2=48 V、PR=VR·I=48×2=96 Wである。

この解説は？

解説・公式出典について

解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新: 2026年5月5日
