バラクタダイオードは、逆方向バイアスされたPN接合の空乏層幅が電圧で変化し、接合容量が可変となる性質を利用するため、周波数逓倍などに用いられる。
2026年1月試験 第二級陸上無線技術士 無線工学の基礎 問B-3
難度
標準

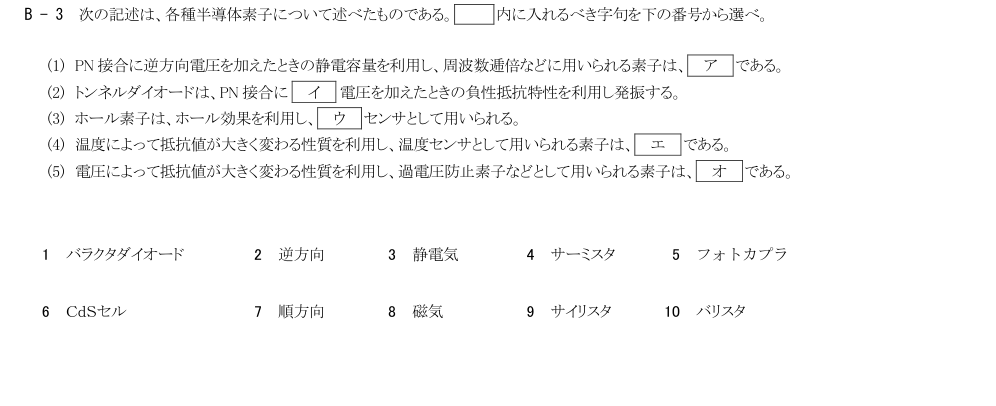

次の記述は、各種半導体素子について述べたものである。□内に入れるべき字句を下の番号から選べ。
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
トンネルダイオードは順方向電圧を加えたとき、トンネル電流のピーク点とバレー点の間に電圧増加に対して電流が減少する負性微分抵抗領域を生じ、これを発振に利用する。
補足Layer 3展開閉じる
ホール効果では、電流と直交する磁束密度に応じたホール電圧が発生するため、ホール素子は磁気センサとして用いられる。
サーミスタは温度変化に対して抵抗値が大きく変化する抵抗素子であり、その温度係数を利用して温度を検出する。
バリスタは端子電圧に応じて抵抗値が非線形に大きく変化し、過電圧時に電流を流して電圧を抑制する保護素子である。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
公益財団法人 日本無線協会
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
