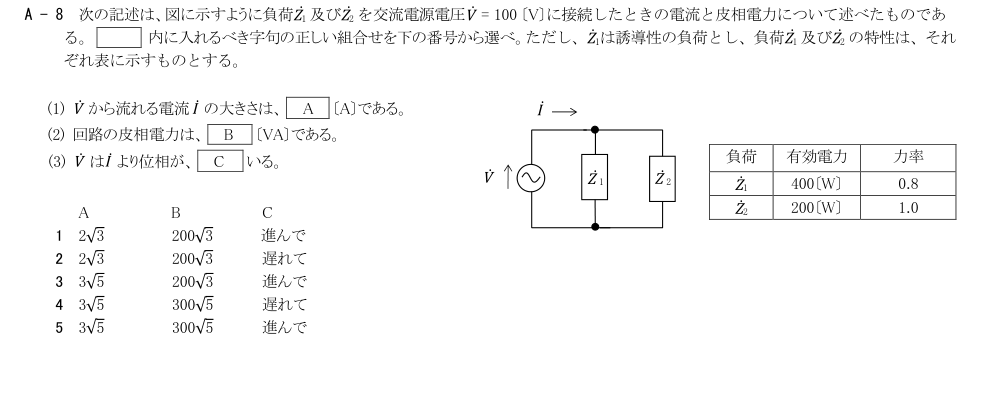

2026年1月試験 第二級陸上無線技術士 無線工学の基礎 問8

各選択肢の解説

1

A：2√3、B：200√3、C：進んで

誤り。位相関係だけは合うが、合成電流は3√5〔A〕、皮相電力は300√5〔VA〕である。

2

A：2√3、B：200√3、C：遅れて

誤り。電流と皮相電力が不一致であり、誘導性負荷を含むため電源電圧は合成電流より進む。

3

A：3√5、B：200√3、C：進んで

誤り。電流と位相関係は合うが、皮相電力は300√5〔VA〕である。

4

A：3√5、B：300√5、C：遅れて

誤り。電流と皮相電力は合うが、誘導性無効電力により電流が電圧より遅れるので、V̇はİより進んでいる。

5

A：3√5、B：300√5、C：進んで

正しい。Ż1はS1=400/0.8=500〔VA〕、Q1=√(500^2-400^2)=300〔var〕。Ż2は力率1なのでQ2=0。合計P=600〔W〕、Q=300〔var〕よりS=√(600^2+300^2)=300√5〔VA〕、I=S/V=300√5/100=3√5〔A〕。合成負荷は誘導性なのでV̇はİより進む。
