第二級陸上無線技術士令和8年度 7月試験無線工学の基礎問 13

令和8年度 7月試験第二級陸上無線技術士無線工学の基礎問13

難度

標準

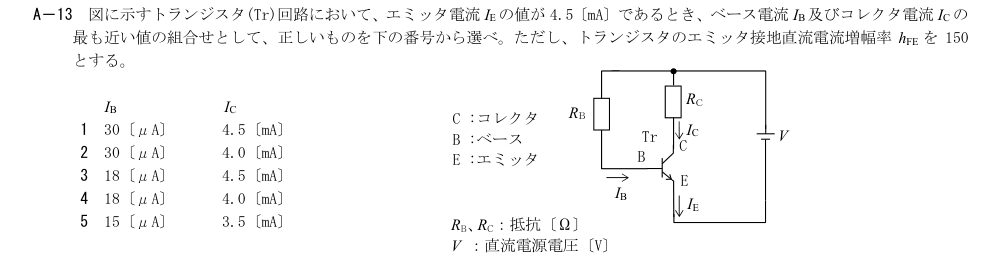

図に示すトランジスタ（Tr）回路において、エミッタ電流 I_E の値が4.5〔mA〕であるとき、ベース電流 I_B 及びコレクタ電流 I_C の最も近い値の組合せとして、正しいものを下の番号から選べ。ただし、トランジスタのエミッタ接地直流電流増幅率 h_FE を150とする。

解説

解説本文

展開

解説Layer 1

正しい。I_C=h_FE I_B、I_E=I_C+I_B=(h_FE+1)I_Bより、I_B=4.5〔mA〕/151=0.0298〔mA〕≒30〔μA〕、I_C=150×0.0298〔mA〕=4.47〔mA〕≒4.5〔mA〕である。

1: I_B：30〔μA〕、I_C：4.5〔mA〕
正しい。I_C=h_FE I_B、I_E=I_C+I_B=(h_FE+1)I_Bより、I_B=4.5〔mA〕/151=0.0298〔mA〕≒30〔μA〕、I_C=150×0.0298〔mA〕=4.47〔mA〕≒4.5〔mA〕である。
2: I_B：30〔μA〕、I_C：4.0〔mA〕
誤り。I_B≒30〔μA〕は近いが、I_C=h_FE I_B≒4.47〔mA〕なので4.0〔mA〕より4.5〔mA〕に近い。
3: I_B：18〔μA〕、I_C：4.5〔mA〕
誤り。I_C≒4.5〔mA〕は近いが、I_B=I_E/(h_FE+1)≒30〔μA〕であり18〔μA〕ではない。
4: I_B：18〔μA〕、I_C：4.0〔mA〕
誤り。計算値I_B≒30〔μA〕、I_C≒4.47〔mA〕のいずれにも最も近い組合せではない。
5: I_B：15〔μA〕、I_C：3.5〔mA〕
誤り。h_FE=150及びI_E=4.5〔mA〕から得られるI_BとI_Cのどちらにも一致しない。
