第二級陸上無線技術士令和8年度 7月試験無線工学の基礎問 14

令和8年度 7月試験第二級陸上無線技術士無線工学の基礎問14

難度

標準

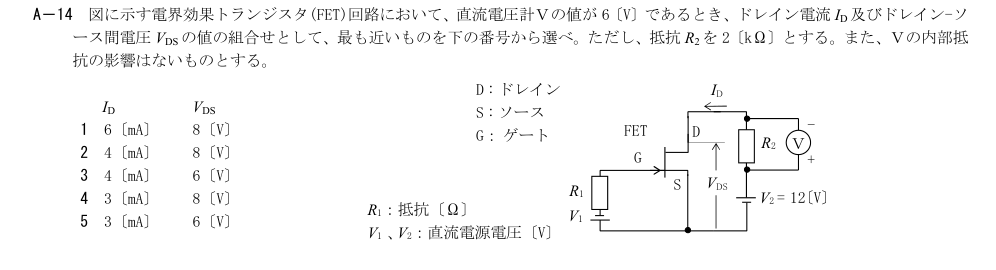

図に示す電界効果トランジスタ(FET)回路において、直流電圧計Vの値が6〔V〕であるとき、ドレイン電流ID及びドレイン－ソース間電圧VDSの値の組合せとして、最も近いものを下の番号から選べ。ただし、抵抗R2を2〔kΩ〕とする。また、Vの内部抵抗の影響はないものとする。

解説

解説本文

展開

解説Layer 1

ID＝6 V/2 kΩ＝3 mA、VDS＝12 V－6 V＝6 Vとなり、両方とも一致する。

1: ID＝6〔mA〕、VDS＝8〔V〕
R2を流れる電流は、電圧計の指示6 VとR2＝2 kΩから ID＝6/(2×10^3)＝3×10^-3 A＝3 mAであり、6 mAではない。また、VDSは電源電圧12 VからR2の電圧6 Vを差し引いた6 Vであり、8 Vではない。
2: ID＝4〔mA〕、VDS＝8〔V〕
計算値はID＝6 V/2 kΩ＝3 mA、VDS＝12 V－6 V＝6 Vであるため、両方とも一致しない。
3: ID＝4〔mA〕、VDS＝6〔V〕
VDS＝6 Vは一致するが、IDは4 mAではなく3 mAである。
4: ID＝3〔mA〕、VDS＝8〔V〕
ID＝3 mAは一致するが、VDSは8 Vではなく、12 V－6 V＝6 Vである。
5: ID＝3〔mA〕、VDS＝6〔V〕
ID＝6 V/2 kΩ＝3 mA、VDS＝12 V－6 V＝6 Vとなり、両方とも一致する。
