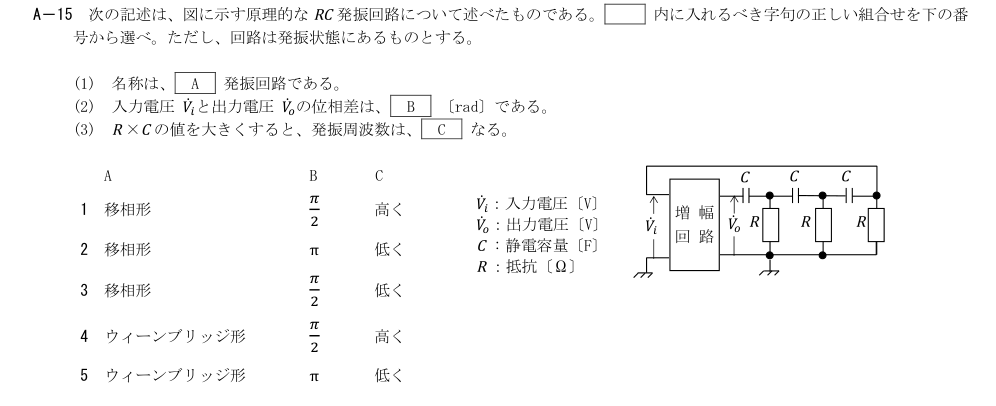

次の記述は、図に示す原理的なRC発振回路について述べたものである。□内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、回路は発振状態にあるものとする。

(1) 名称は、［A］発振回路である。

(2) 入力電圧Viと出力電圧Voの位相差は、［B］〔rad〕である。

(3) R×Cの値を大きくすると、発振周波数は、［C］なる。

解説

解説本文

展開

解説Layer 1

図は三段のCR回路を帰還路に持つ移相形発振回路である。発振時、増幅回路の入力Viと出力Voはπ radの位相差を持ち、発振周波数はRC積に反比例するのでR×Cを大きくすると低くなる。

1: A：移相形、B：π/2、C：高く
三段のCR移相回路を用いるので名称は移相形であるが、増幅回路の入力と出力の位相差はπ radであり、π/2 radではない。また、発振周波数はRC積に反比例するため、R×Cを大きくすると低くなる。
2: A：移相形、B：π、C：低く
図は三段のCR回路を帰還路に持つ移相形発振回路である。発振時、増幅回路の入力Viと出力Voはπ radの位相差を持ち、発振周波数はRC積に反比例するのでR×Cを大きくすると低くなる。
3: A：移相形、B：π/2、C：低く
名称と周波数変化は一致するが、ViとVoの位相差はπ/2 radではなくπ radである。
4: A：ウィーンブリッジ形、B：π/2、C：高く
図はウィーンブリッジ形ではなく三段CRの移相形であり、位相差及び周波数変化も一致しない。
5: A：ウィーンブリッジ形、B：π、C：低く
位相差π rad及びR×C増加時に周波数が低くなる点は一致するが、回路名称はウィーンブリッジ形ではなく移相形である。
