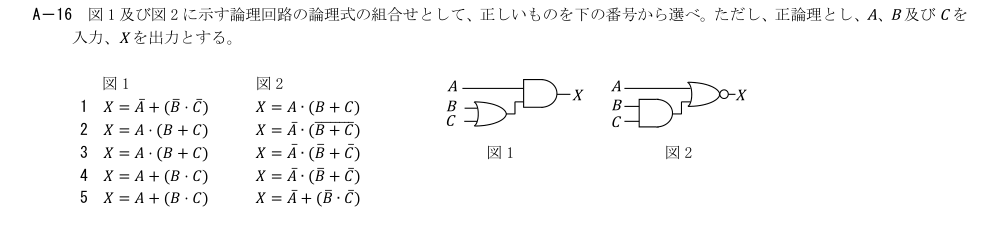

令和8年度 7月試験 第二級陸上無線技術士 無線工学の基礎 問16

各選択肢の解説

1

図1：X＝A̅＋(B̅・C̅)、図2：X＝A・(B＋C)

図1はBとCのOR出力をAとANDするためX＝A・(B＋C)であり、提示式と一致しない。図2も提示式とは一致しない。

2

図1：X＝A・(B＋C)、図2：X＝A̅・overline(B＋C)

図1は正しい。図2はAと(B・C)を入力とするNORなのでX＝overline(A＋B・C)＝A̅・(B̅＋C̅)であり、A̅・overline(B＋C)ではない。

3

図1：X＝A・(B＋C)、図2：X＝A̅・(B̅＋C̅)

図1はB、CのOR出力とAのANDなのでX＝A・(B＋C)。図2はB、CのAND出力とAのNORなので、ド・モルガンの法則によりX＝overline(A＋B・C)＝A̅・overline(B・C)＝A̅・(B̅＋C̅)となる。

4

図1：X＝A＋(B・C)、図2：X＝A̅・(B̅＋C̅)

図2は正しいが、図1はAと(B＋C)のANDであり、X＝A＋(B・C)ではなくX＝A・(B＋C)である。

5

図1：X＝A＋(B・C)、図2：X＝A̅＋(B̅・C̅)

図1はORではなく最終段がANDであるため誤り。図2も正しくはX＝A̅・(B̅＋C̅)であり、提示式とは一致しない。
