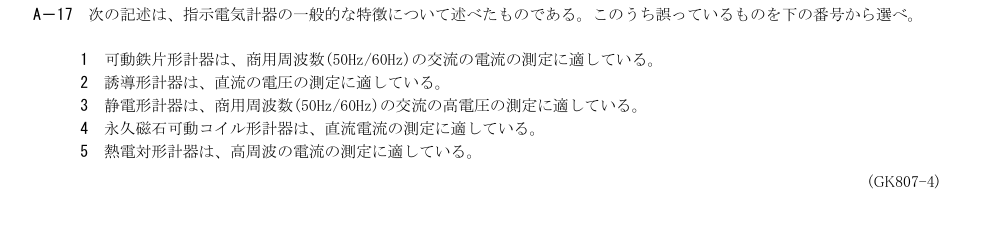

令和8年度 7月試験 第二級陸上無線技術士 無線工学の基礎 問17

各選択肢の解説

1

可動鉄片形計器は、商用周波数(50Hz/60Hz)の交流の電流の測定に適している。

正しい。可動鉄片形は電流の向きが反転しても駆動トルクの向きが変わらず、商用周波数の交流電流測定に使用できる。

2

誘導形計器は、直流の電圧の測定に適している。

誤り。誘導形計器は交流磁束による誘導電流と磁束との作用を利用するため交流用であり、定常な直流電圧の測定には適さない。

3

静電形計器は、商用周波数(50Hz/60Hz)の交流の高電圧の測定に適している。

正しい。静電形は電極間の静電力を利用し、消費電力が小さく、交流高電圧の測定に適する。

4

永久磁石可動コイル形計器は、直流電流の測定に適している。

正しい。永久磁石の磁界と可動コイルの直流電流によるトルクを利用し、直流電流の測定に適する。

5

熱電対形計器は、高周波の電流の測定に適している。

正しい。電流の発熱作用を熱電対で検出する方式であり、高周波電流の実効値測定に利用できる。
