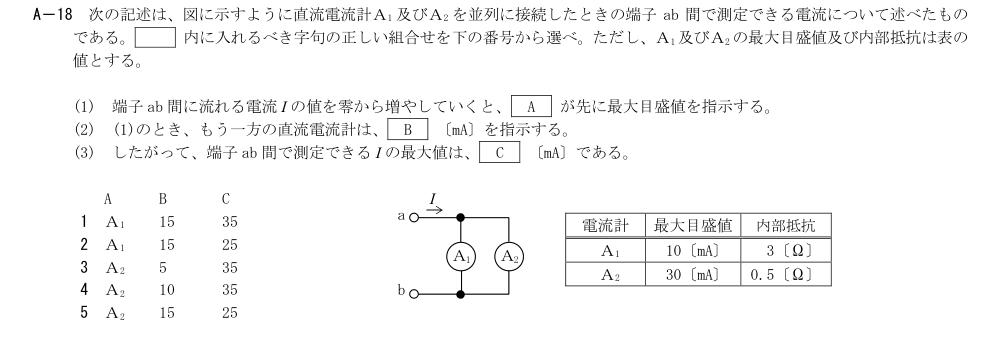

次の記述は、図に示すように直流電流計A1及びA2を並列に接続したときの端子ab間で測定できる電流について述べたものである。□内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、A1及びA2の最大目盛値及び内部抵抗は表の値とする。

(1) 端子ab間に流れる電流Iの値を零から増やしていくと、［A］が先に最大目盛値を指示する。

(2) (1)のとき、もう一方の直流電流計は、［B］〔mA〕を指示する。

(3) したがって、端子ab間で測定できるIの最大値は、［C］〔mA〕である。

解説

解説本文

展開

解説Layer 1

A2の最大目盛時電圧は30 mA×0.5 Ω＝15 mVで、A1の30 mVより低いためA2が先に最大目盛となる。このときA1＝15 mV/3 Ω＝5 mA、したがってI＝30＋5＝35 mAである。

1: A：A1、B：15、C：35
A1の最大目盛時端子電圧は10 mA×3 Ω＝30 mV、A2は30 mA×0.5 Ω＝15 mVなので、先に最大目盛となるのはA2であり、A1ではない。
2: A：A1、B：15、C：25
先に最大目盛となる計器がA1ではない。また、A2が最大目盛となる端子電圧15 mVではA1の電流は15 mV/3 Ω＝5 mA、合計は35 mAである。
3: A：A2、B：5、C：35
A2の最大目盛時電圧は30 mA×0.5 Ω＝15 mVで、A1の30 mVより低いためA2が先に最大目盛となる。このときA1＝15 mV/3 Ω＝5 mA、したがってI＝30＋5＝35 mAである。
4: A：A2、B：10、C：35
A2が先に最大目盛となり合計35 mAとなる点は一致するが、そのときA1の指示は10 mAではなく5 mAである。
5: A：A2、B：15、C：25
A2が先に最大目盛となる点だけが一致する。もう一方のA1は5 mAを示し、最大測定電流は35 mAである。
